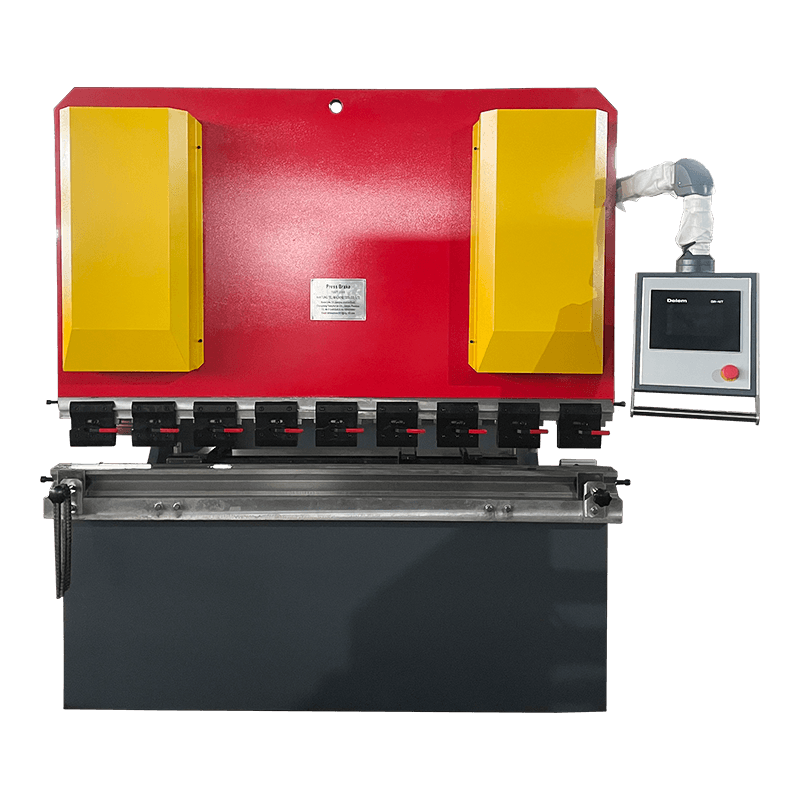

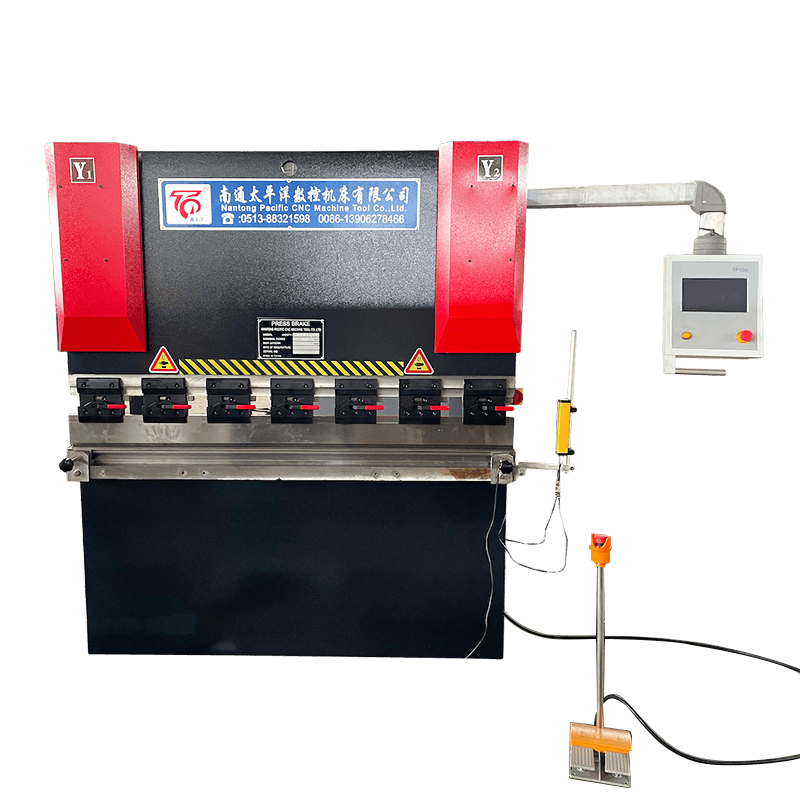

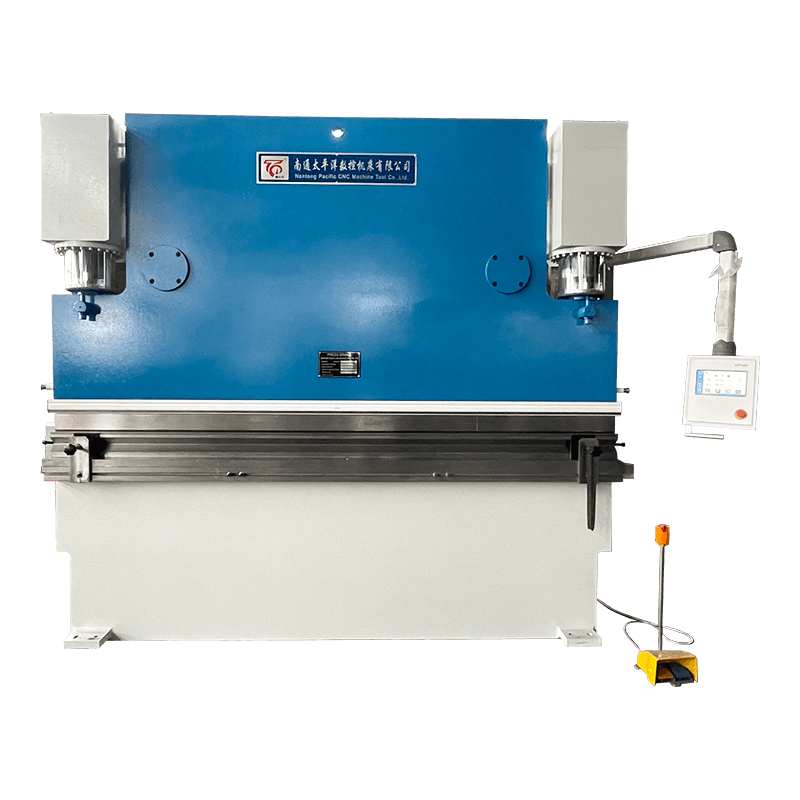

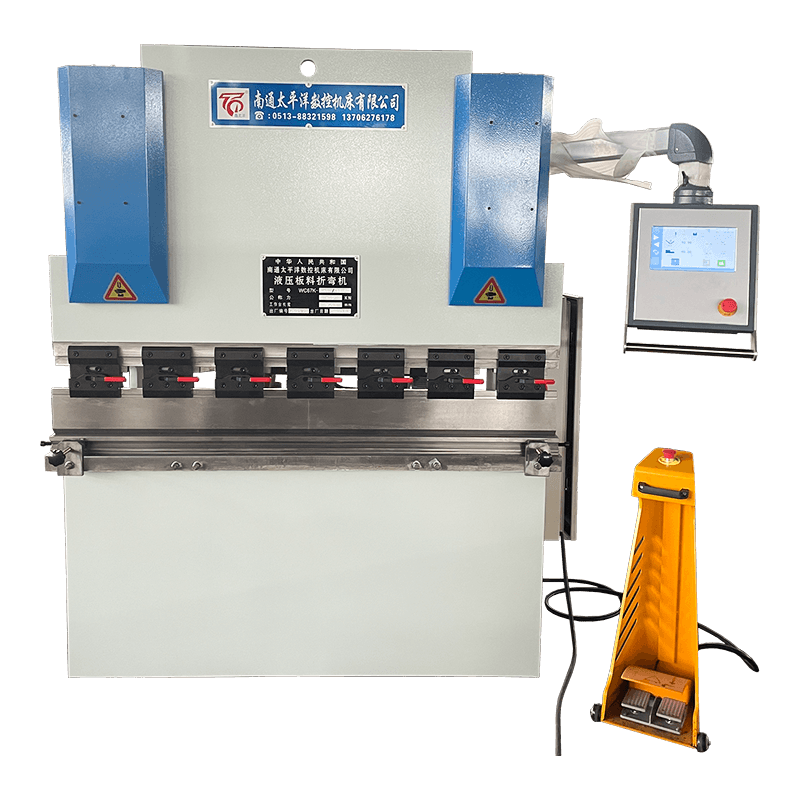

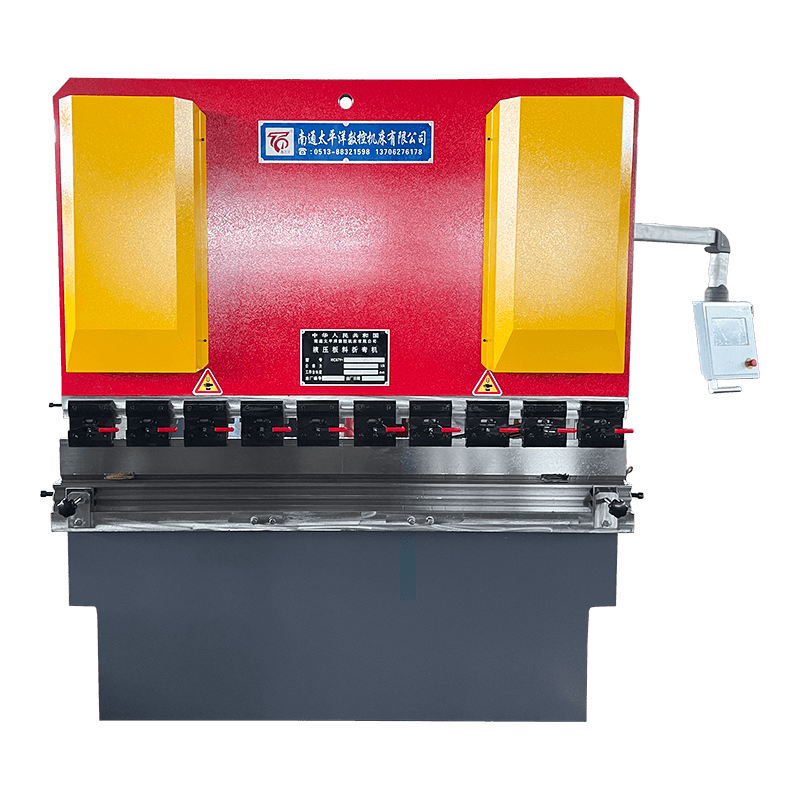

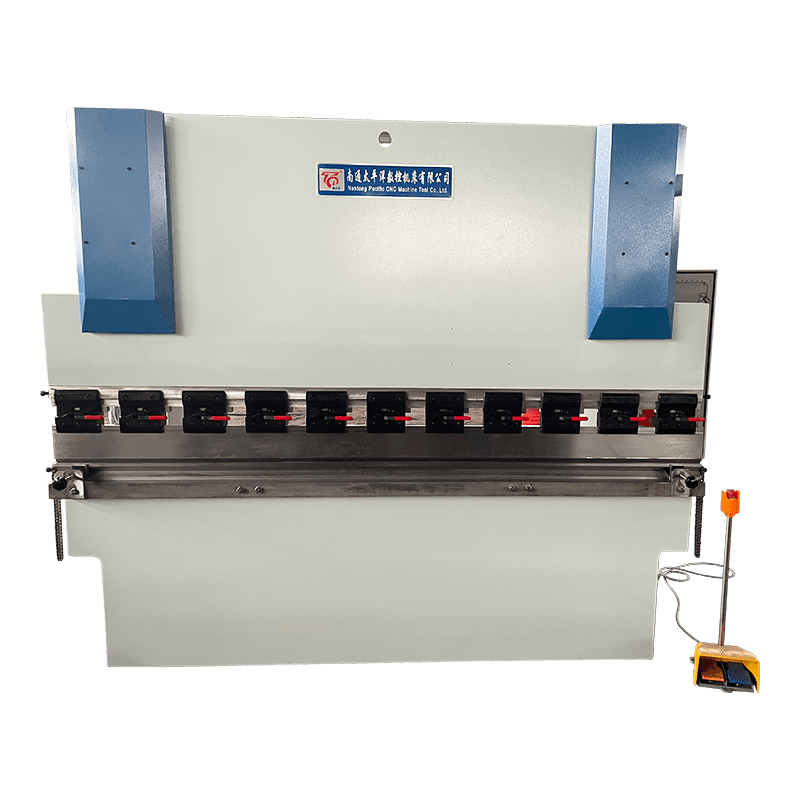

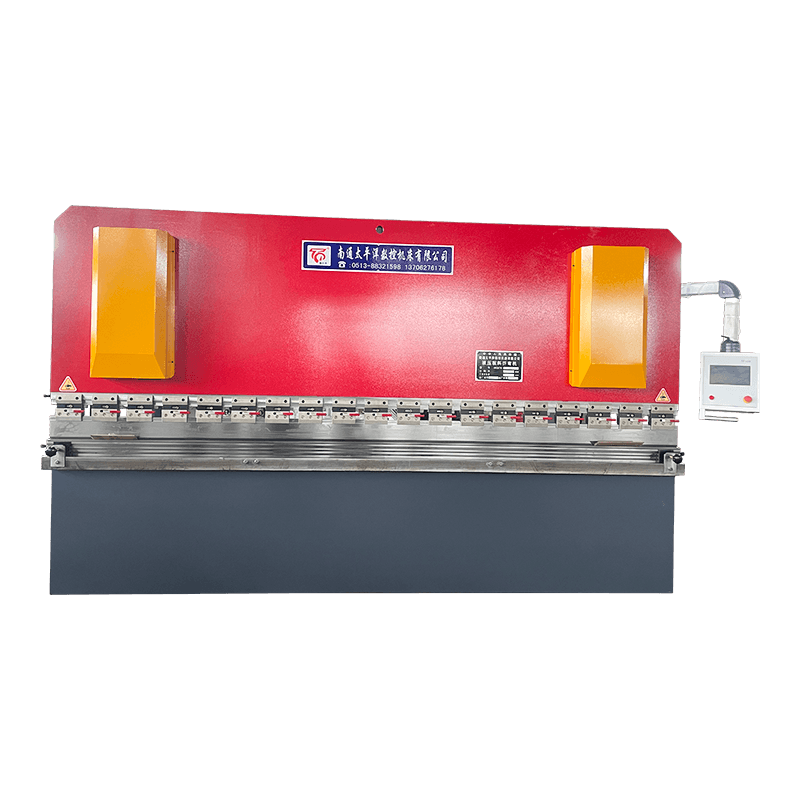

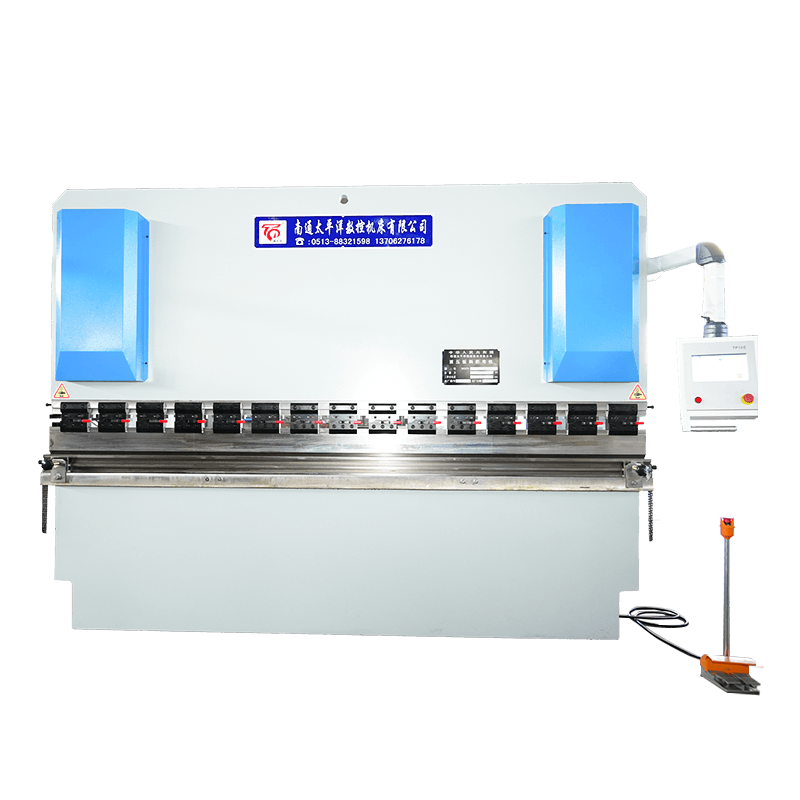

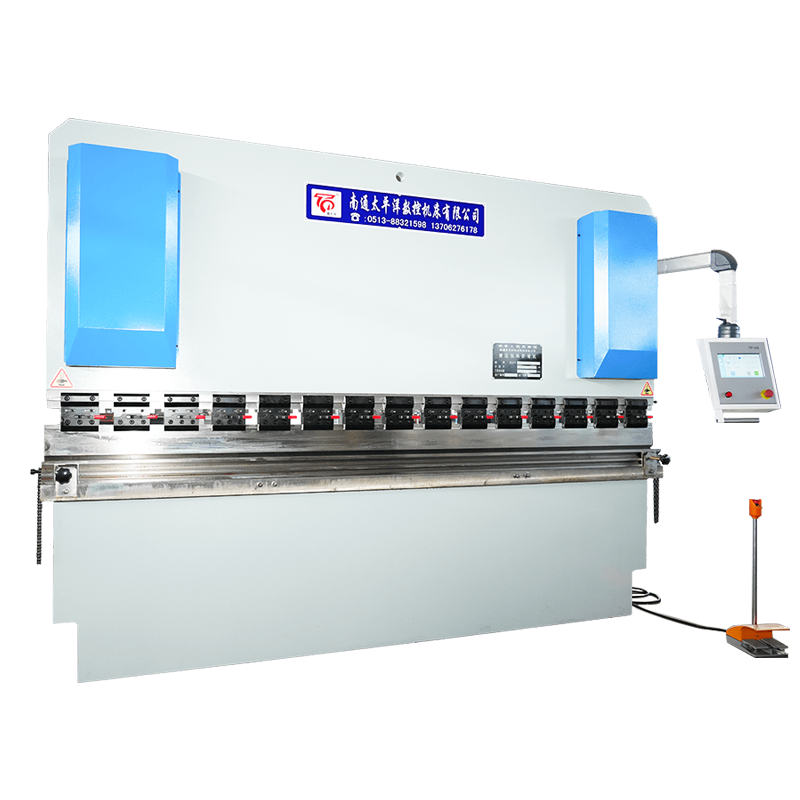

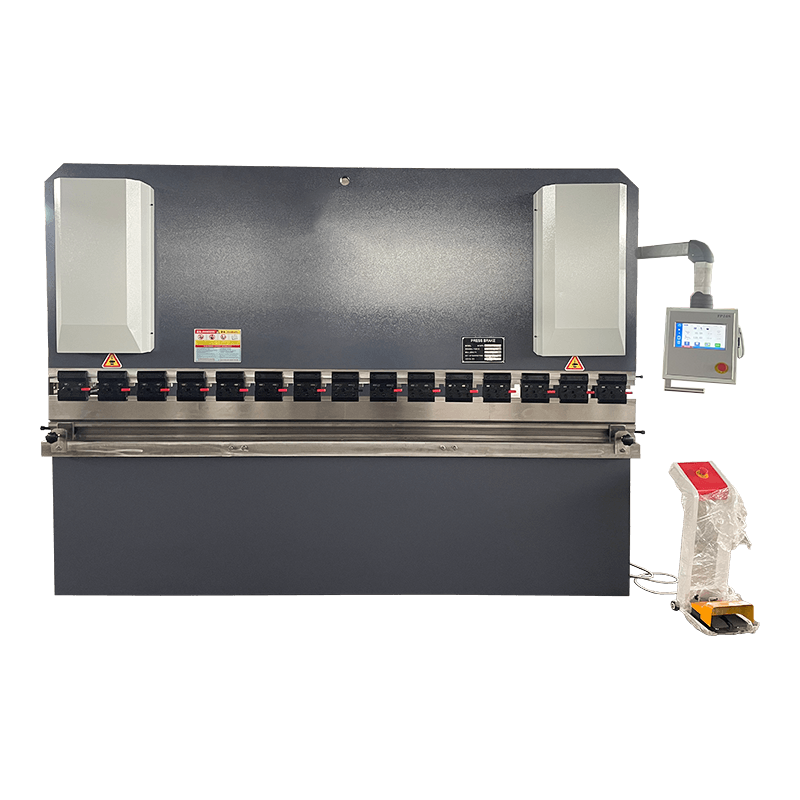

WC67K Serisi Burulma Eksenli Senkron CNC Hidrolik Sac Bükme Makinesi

WC67K serisi burulma çubuğu CNC hidrolik abkant pres, metal imalatında, elektrik dolaplarında, mutfak eşyalarında ve yapısal çelik endüstrilerinde yaygın olarak kullanılan orta sınıf, yüksek hassasiyetli bir sac bükme makinesidir. Tipik olarak TP10S veya DA41T CNC sistemleriyle donatılmıştır (Swiss Cybelec CT8 isteğe bağlıdır), karmaşık bükme görevleri için istikrarlı performans, yüksek doğruluk ve esnek programlama yetenekleri sunar.

Temel Özellikler
Sert Tamamı Çelik Yapı: Makinenin tamamı, ağır yükler altında uzun vadeli stabilite, sağlamlık ve tutarlı doğruluk sağlamak için ANSYS stres analizi yazılımı tarafından doğrulanan ağır hizmet tipi çelik levha kaynaklı çerçeveyi benimser.

Segmentlere Ayrılabilir Takımlar: Hem üst hem de alt kalıplar müşteri gereksinimlerine göre bölümlere ayrılabilir, farklı uzunluk ve şekillerdeki iş parçalarına uyum sağlayabilir ve üretim esnekliğini geliştirebilir.

Servo Kontrollü Arka Dayama: Arka dayama ve kızak stroku, özel servo sürücüler tarafından kontrol edilen servo motorlar tarafından tahrik edilir ve hassas bükme boyutları için yüksek konumlandırma doğruluğu ve tekrarlanabilirlik sağlar.

Çok Eksenli CNC Kontrolü: Sistem, X eksenini (arka gösterge) ve Y eksenini (slayt stroku) kontrol eder ve hızlı geri çağırma için birden fazla program setini saklayabilir, toplu üretimi düzene sokabilir ve kurulum süresini azaltabilir.

Akıllı Açı Programlama: CNC sistemi, malzeme uzunluğu, kalınlığı ve kalıp parametrelerini girerek, tutarlı sonuçlar için gerekli bükme parametrelerini otomatik olarak hesaplayıp ayarlayarak açı programlamayı destekler.

Gelişmiş Güvenlik Koruması: Ayak pedalı, hem operatörü hem de makineyi korumak için beklenmedik durumlarda anında kapanmayı sağlayan acil durdurma işleviyle donatılmıştır.

Uygulamalar
Bu burulma ekseni CNC abkant pres, aşağıdaki endüstrilerde karbon çeliği, paslanmaz çelik, alüminyum ve diğer metal levhaların bükülmesi için uygundur:

  • Sac işleme atölyeleri
  • Elektrik kabini ve muhafaza imalatı
  • Mutfak ekipmanları ve ev aletleri üretimi
  • İnşaat ve yapısal çelik imalatı

Sorgu

Ürün Açıklaması

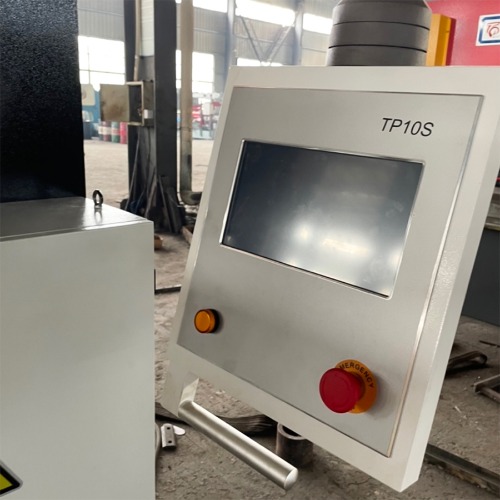

TP10S sistem tanıtımı:

• 10 inç TFT yüksek çözünürlüklü ve yüksek kontrastlı dokunmatik ekran sistemi
• Sayfa basittir ve büyük düğmelerin kullanımı daha kolaydır.
• Menü tabanlı programlama stili, kullanıcı arayüzü sezgisel ve kullanıcı dostudur.
• Kontrolör ve sürücü, yüksek hızlı ve güvenilir veri yolu iletişimini kullanır.
• Uygun kablolama ve kolay bakım.
• Mükemmel programlama, toplu çok adımlı bükme verimliliğini artırabilir.
• İnteraktif alarm ekranı.
• İsteğe bağlı dil: Çince, İngilizce.
• Optimize edilmiş bükme.
• Bükme açısının ve uzunluğunun otomatik olarak hesaplanmasını destekler.
• Açı telafisini ve uzunluk telafisini destekler.
• Kaçış fonksiyonunu destekler.
• Kalıp yönetimini destekler.
• Çok adımlı büküm sırasını ve ürünleri saklayabilir. Güçlü işlevler
• Yüksek güvenilirlik ve güçlü parazit önleme yeteneği
• Destek valfi konfigürasyonu
• Yumuşak limit fonksiyonu
• Manuel eksen kaydırma (şifre koruması)
• X\Y ekseni navigasyonu öğretme fonksiyonu (şifre koruması)

DA41T ile:

Takım tezgahı performans özellikleri

• Makinenin tamamı çelik levha kaynak yapısını benimser ve ANSYS gerilim analizi yazılımı makinenin stabilitesini ve hassasiyetini sağlar.
• Farklı boyutlardaki ürünlerin işlenmesine uyum sağlamak için üst ve alt kalıplar müşteri gereksinimlerine göre bölümlere ayrılabilir
• Arka dayama ve silindir strokunu kontrol eden servo motor, daha yüksek çalışma doğruluğu sağlayabilen servo sürücü tarafından kontrol edilir
• X ekseni (arka dayama) ve Y ekseni (silindir stroku veya kaydırıcı stroku) sistem tarafından kontrol edilebilir ve sistem, sonraki ürünlerin işlenmesini kolaylaştırmak için birden fazla program setini saklayabilir
• DA-41S sistemi, malzeme uzunluğunu, kalınlığını ve kalıp parametrelerini girerek açıyı programlayabilir
• Ayak pedalının acil durdurma işlevi, acil bir durumda makinenin durmasını sağlar
• Ürün yüksek konfigürasyona, hızlı çalışma hızına ve daha istikrarlı performansa sahiptir

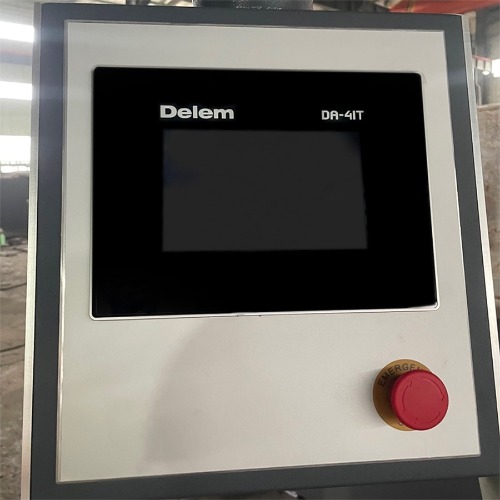

DA41T sistemine giriş

Teknik özellikler

- Program numarası

- Maksimum program adımı sayısı 25

- Metrik/emperyal dönüştürme

- Kapatma hafızası

- Makine çalışma süresi sayımı

Eksen parametreleri

- Seyahat aralığı: 0-9999,99 mm

- Kaçış mesafesi: 0-9999,99 mm

- Konum düzeltme aralığı: 0-9999,99 mm

- Programlanabilir kaçış

- Eksenlerin senkronize transferi

- Herhangi bir eksenin manuel hareketi

Kurulum

- Dikey panel montajı

- Boyutlar: 189x257x40mm

Programlama fonksiyonu

- Kullanıcı dostu arayüz

- Veri programlama ayarları

- Bükülme açısı

- Kalıp parametre ayarları

- Arka dayama konumu

- Kaçış işlevi

- Y ekseni dönüşü

- Y ekseni düzeltmesi

- Bükme hızı seçimi

- Program sayımı

Hesaplama fonksiyonu

- Y ekseninin derinlik hesabı

Dahili entegrasyon

- Teşhis modu

Eksen kontrol girişi/çıkışı

- /-10V servo motor

- İki hızlı AC motor kontrolü

- Yönlü çıkışlı tek kademeli kontrol (değişken frekansta çalışma)

Dijital giriş/çıkış

- Esnek giriş/çıkış noktası konfigürasyonu

- Yayın ve televizyon izolasyonu

Arayüz

- TTL kodlayıcı arayüzü

- 1MHz sayma frekansı

- 5V veya 12V tek kutuplu veya diferansiyel giriş

- DNC RS-232C tam çift yönlü

Yardımcı fonksiyonlar

- Çoklu dil seçimi

- Çevrimdışı yedekleme ve parametre ve programların çağrılması

Makine standart konfigürasyonu:

• Standart TP10S CNC sistemi, manuel R ekseni
• Sabit ve çıkarılabilir ön destek
• Bükme makinası kalıbı 42 derece sertlikte, kalıp ömrünü garanti eden 42CRMO malzemeden üretilmiştir.
• Hızlı kelepçe
• X ekseni vidalı mil ve doğrusal kılavuzla kontrol edilir

İsteğe bağlı:

• Fotoelektrik veya lazer koruması
• Özel kalıp
• Mekanik dengeleme veya hidrolik dengeleme sistemi
• Aydınlatma veya korkuluk özelleştirmesi
• Otomatik R ekseni
• Diğer özel gereksinimler şirketin fiyat doğrulamasına tabidir

WC67Y/K Serisi Hidrolik Abkant Ana Parametreler

Modeli

Nominal
Basınç
(KN)

Uzunluk
Tablonun
(mm)

Mesafe
kareler arasında
(mm)

Boğaz
Derinlik
(mm)

İnme
(mm)

Açık Yükseklik
(mm)

Ana Motor
(KW)

Ağırlık
(KG)

Genel Boyutlar
LXWXH
(mm)

WC67Y/K-40/1600

400

1600

1150

250

100

340

4

2000

1750x1350x1900

WC67Y/K-40/2200

400

2200

1850

250

100

340

4

2500

2300x1350x1900

WC67Y/K-40/2500

400

2500

2050

250

100

340

4

2800

2600x1400x1950

WC67Y/K-63/2500

630

2500

2050

250

120

360

5.5

4500

2600x1400x2000

WC67Y/K-63/3200

630

3200

2600

250

120

360

5.5

5400

3300X1450X2100

WC67Y/K-80/2500

800

2500

2050

250

120

380

7.5

5800

2650X1420X2120

WC67Y/K-80/3200

800

3200

2600

250

120

380

7.5

6100

3300X1450X2100

WC67Y/K-100/2500

1000

2500

2050

320

120

385

7.5

6100

2650X1450X2200

WC67Y/K-100/3200

1000

3200

2600

320

120

385

7.5

6600

3300X1450X2200

WC67Y/K-100/4000

1000

4000

3200

320

120

385

7.5

8000

4100X1450X2200

WC67Y/K-125/2500

1250

2500

2050

320

120

385

7.5

6300

2650X1550X2200

WC67Y/K-125/3200

1250

3200

2600

320

120

385

7.5

7000

3300X1550X2200

WC67Y/K-125/4000

1250

4000

3200

320

120

385

7.5

8200

4100X1550X2200

WC67Y/K-160/3200

1600

3200

2600

320

200

470

11

10000

3300X1780X2500

WC67Y/K-160/4000

1600

4000

3200

320

200

470

11

12000

4100X1780X2520

WC67Y/K-200/3200

2000

3200

2600

320

200

485

11

12000

3300X1750X2680

WC67Y/K-200/4000

2000

4000

3200

320

200

485

11

13800

3300X1750X2680

WC67Y/K-250/3200

2500

3200

2600

320

250

560

18.5

13600

3300X2000X2880

WC67Y/K-250/4000

2500

4000

3200

320

250

560

18.5

15000

4100X2050X2980

WC67Y/K-300/3200

3000

3200

2600

350

250

560

22

16000

3300X2050X3000

WC67Y/K-300/4000

3000

4000

3200

350

250

560

22

20000

4100X2080X3100

WC67Y/K-300/6000

3000

6000

4700

350

250

560

22

28000

6100X2080X3250

WC67Y/K-400/3200

4000

3200

2600

350

250

580

37

20000

3300X2000X3000

WC67Y/K-400/4000

4000

4000

3200

350

250

580

37

26000

4100X2080X3150

WC67Y/K-400/6000

4000

6000

4750

400

250

580

37

37500

6100X2180X3580

WC67Y/K-500/4000

5000

4000

3200

350

250

580

37

26000

4100X2080X3150

WC67Y/K-500/6000

5000

6000

4750

400

250

580

37

37500

6100X2180X3580

Bu katalogda verilen açıklama ve teknik özellikler önceden haber verilmeden değiştirilebilir.
