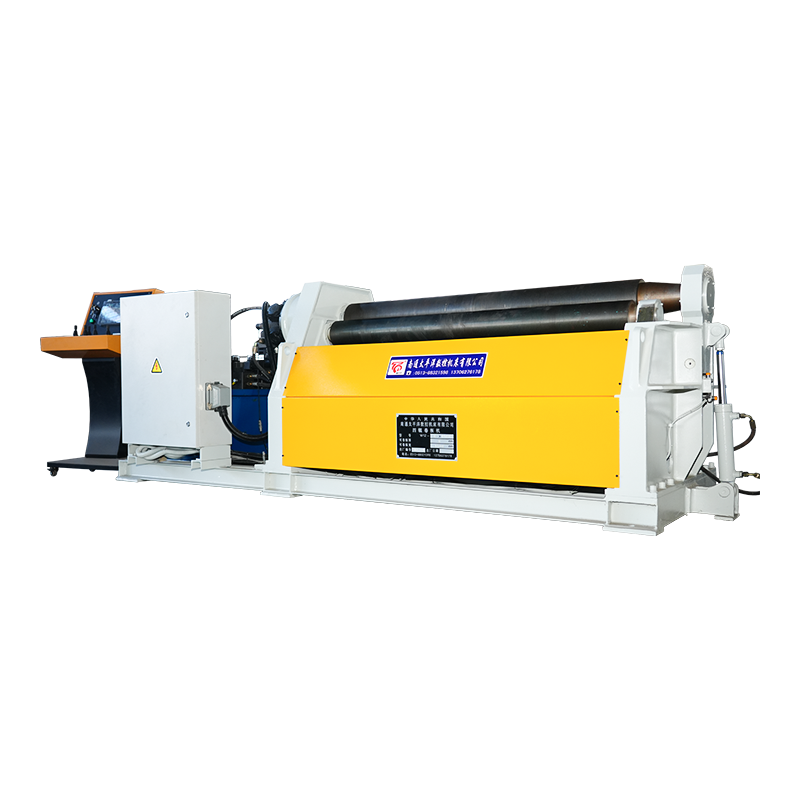

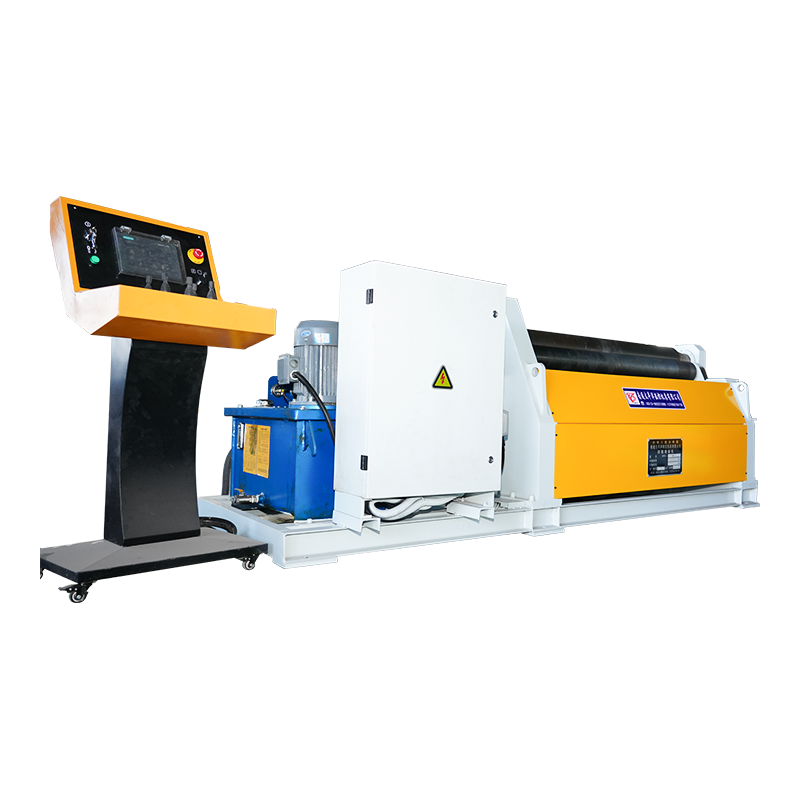

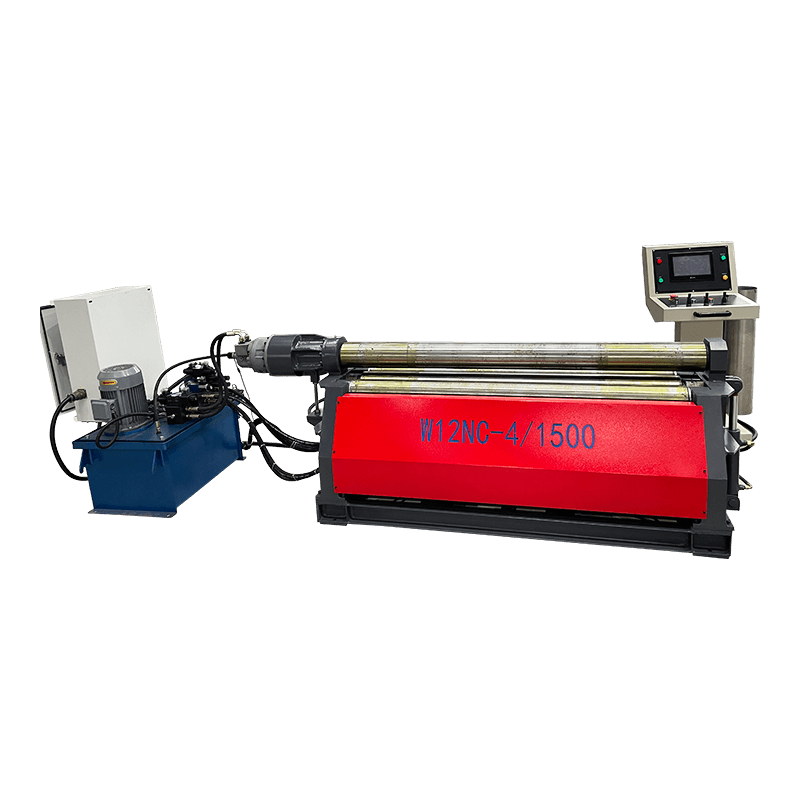

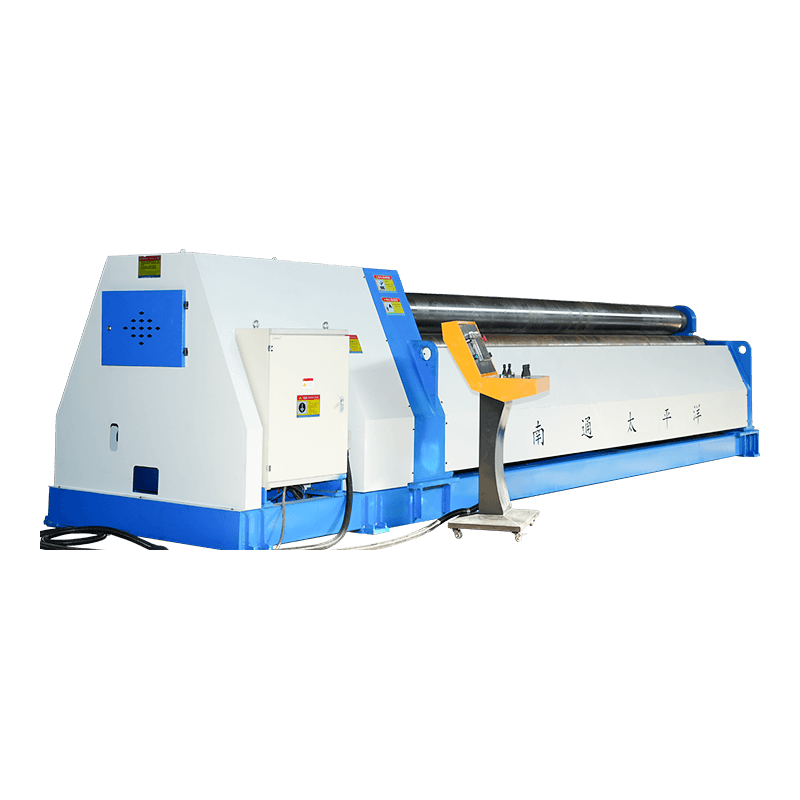

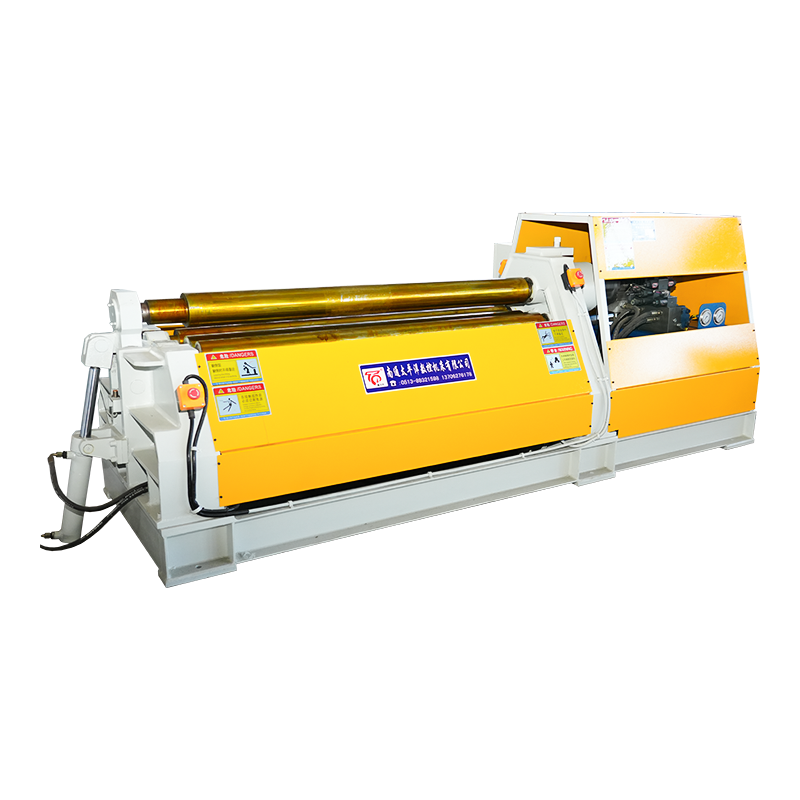

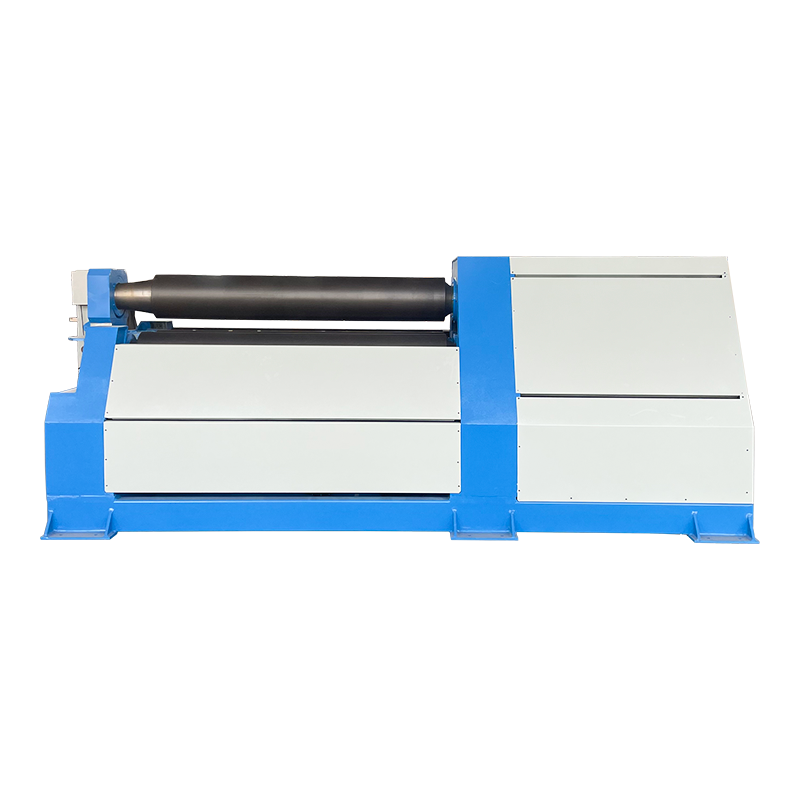

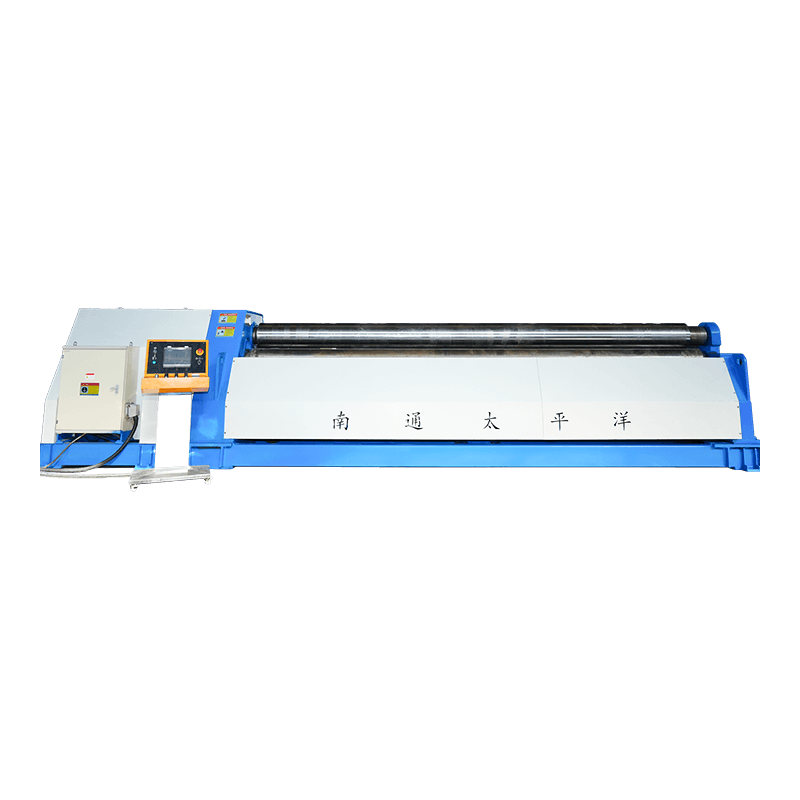

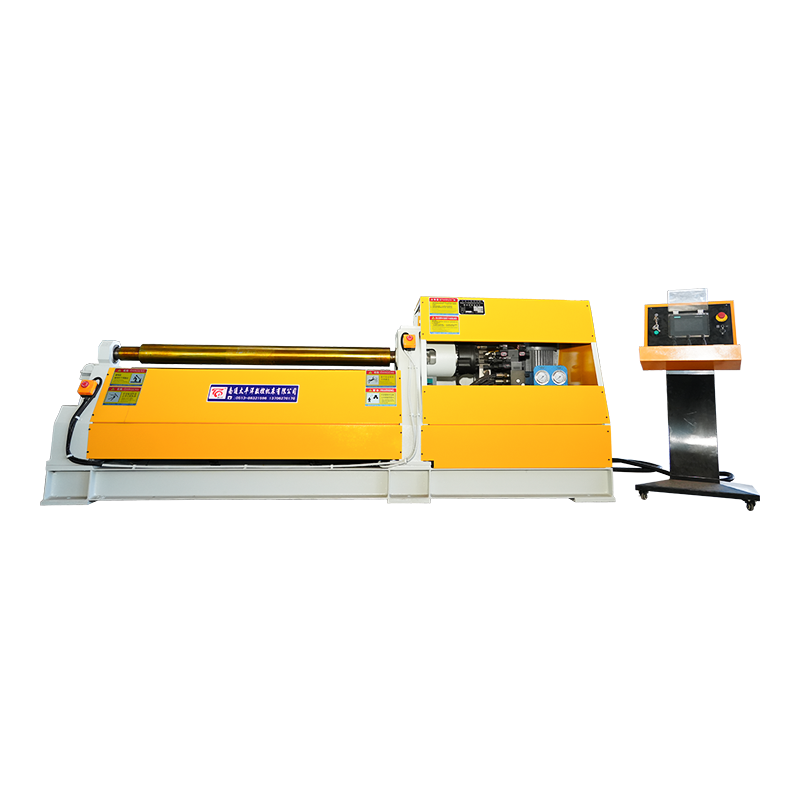

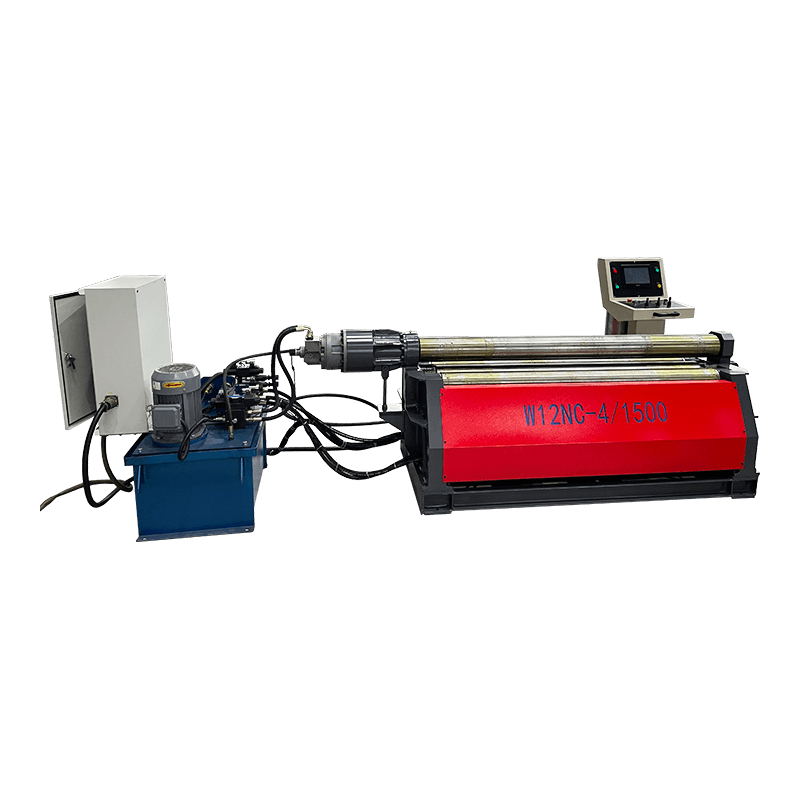

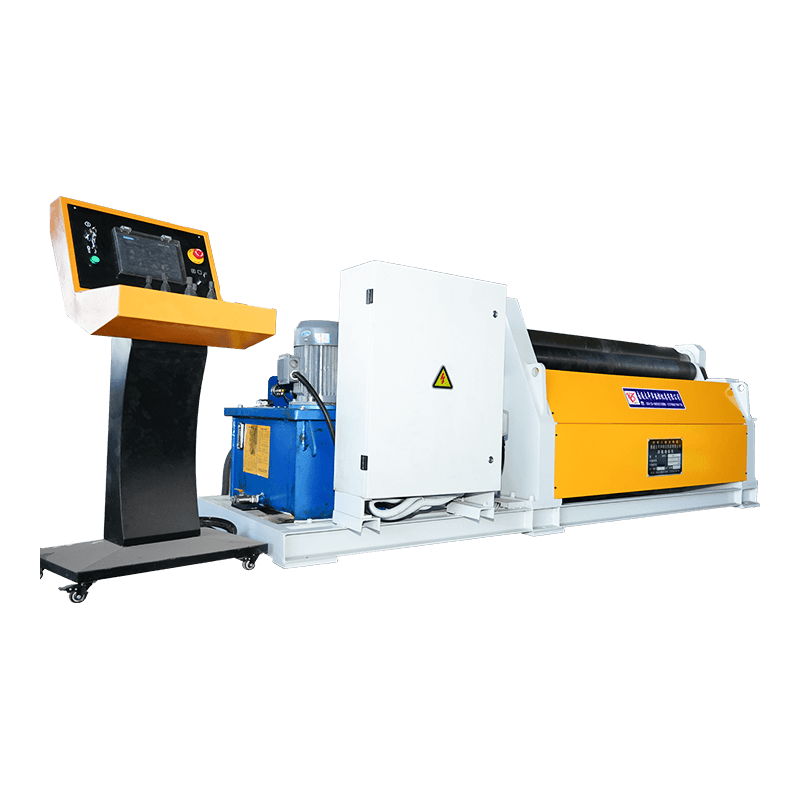

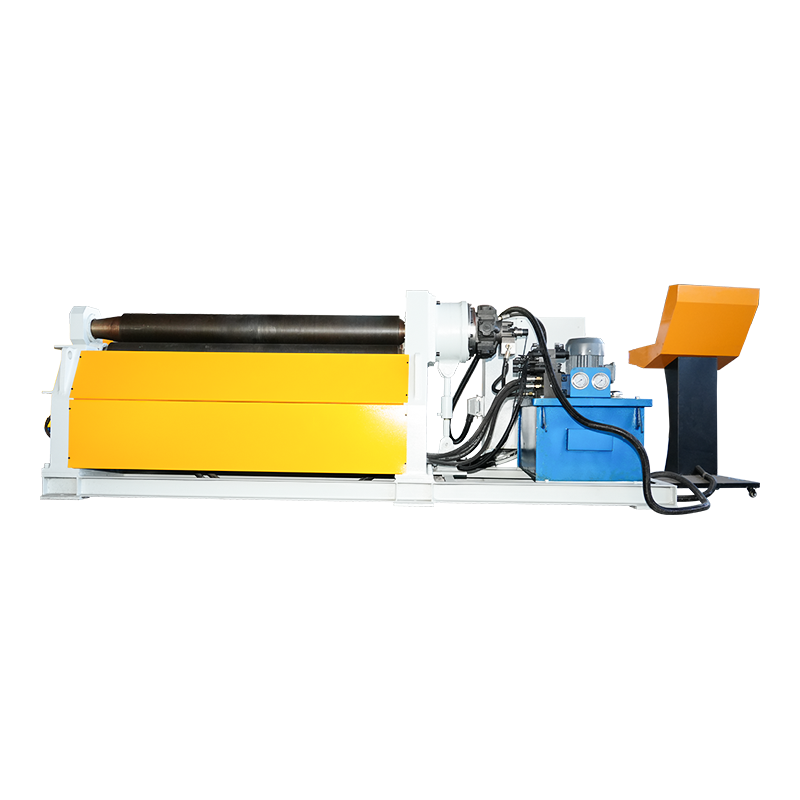

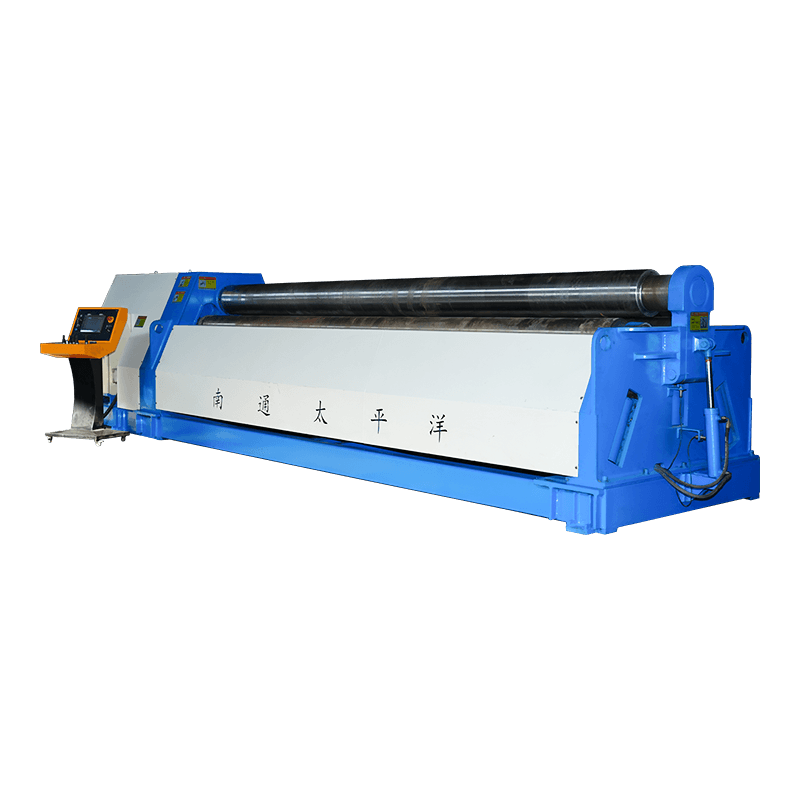

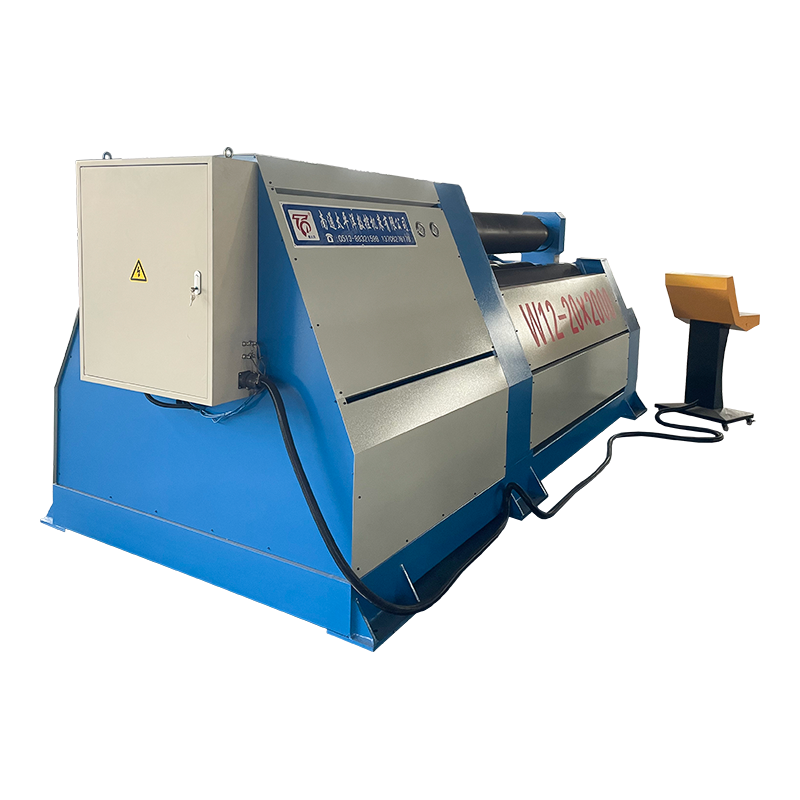

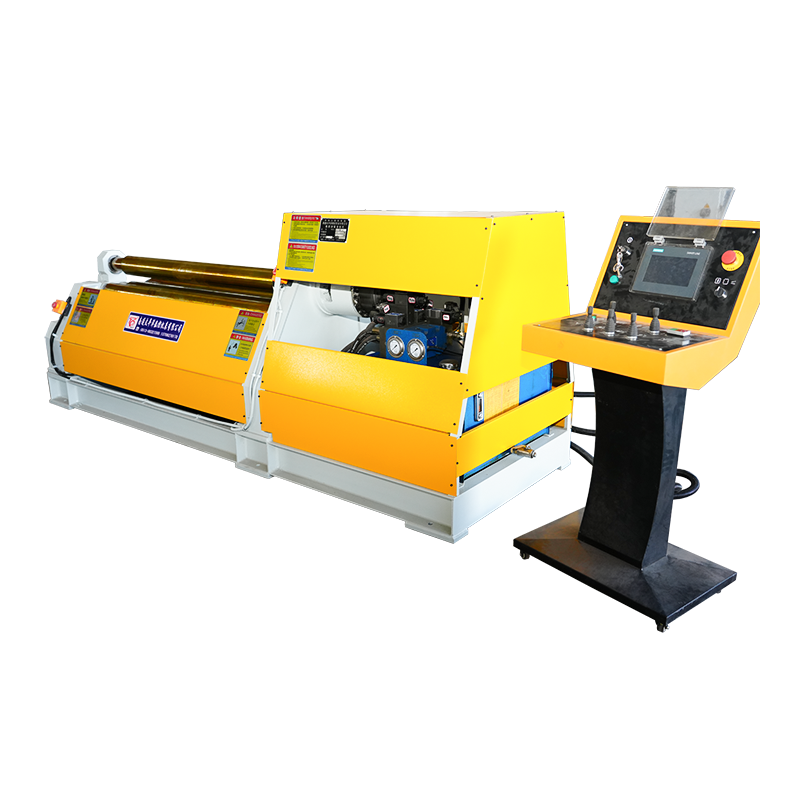

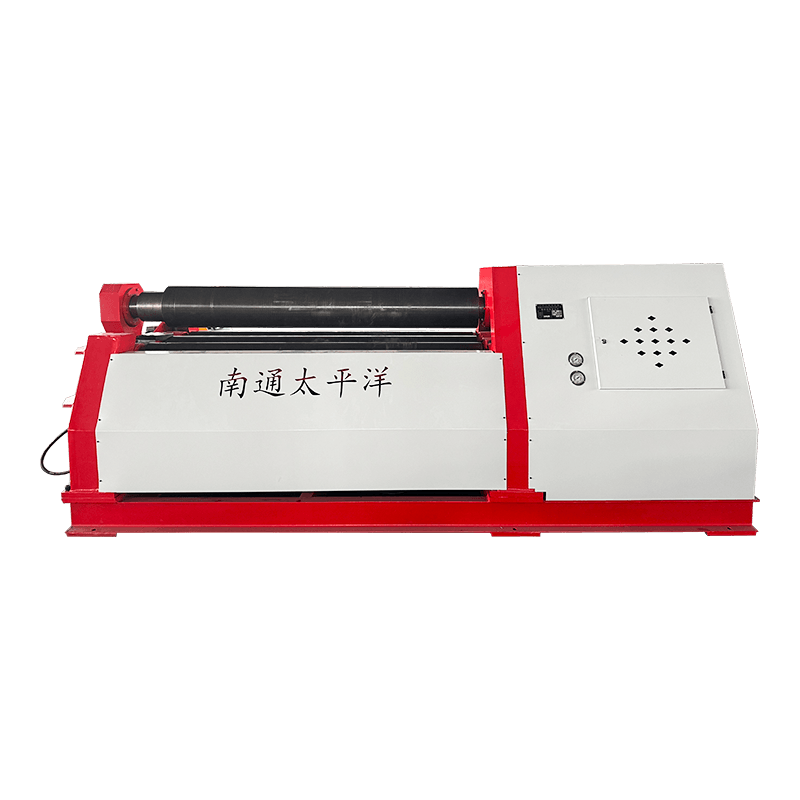

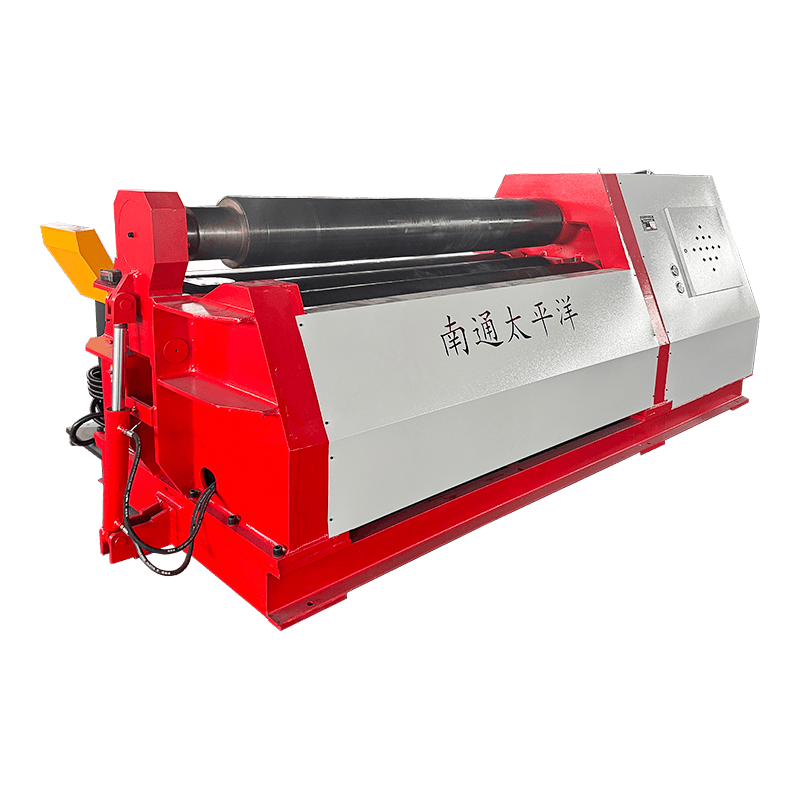

W12 serisi 4 silindirli levha haddeleme makinesi, metal plakaların silindirik, konik veya kavisli iş parçalarına önceden bükülmesi ve haddelenmesi için tasarlanmış yüksek verimli bir hidrolik plaka bükme çözümüdür. Basınçlı kaplar, kazanlar, boru hatları ve yapısal çelik endüstrilerinde yaygın olarak kullanılan bu makine, ön bükme ve şekillendirmeyi tek bir işlemde birleştirerek ek ekipman ihtiyacını ortadan kaldırır.

Yapı ve Çalışma Prensibi
Makine dört silindirli bir konfigürasyonu benimser:
Üst silindir, istikrarlı ve güçlü çalışma için dikey hareketi bir hidrolik motor tarafından kontrol edilen ana tahrik silindiridir.
Alt silindir, hidrolik silindir aracılığıyla plakaya sıkma kuvveti uygulayarak şekillendirme işlemi sırasında sıkı tutuş sağlar.
Alt silindirin her iki yanında simetrik olarak konumlandırılan iki yan silindir, eğimli kılavuz raylar boyunca hareket eder. Kontrollü yanal destek ve şekillendirme kuvveti sağlayan, somunlar, solucanlar ve ana vidalardan oluşan mekanik bir sistem tarafından tahrik edilirler.
Bu tasarım, plakanın her iki ucunun da tek bir kurulumda önceden bükülmesine olanak tanıyarak malzeme israfını azaltır ve üç silindirli makinelere kıyasla verimliliği artırır.

Temel Özellikler
Tek adımda şekillendirme: Ön bükme ve haddeleme aynı makinede tamamlanarak kurulum süresinden tasarruf edilebilir
Tam hidrolik tahrik: Sorunsuz çalışma, yüksek sertlik ve güvenilir sıkma kuvveti
Resizyon kontrolü: Tekrarlanabilirliği artıran, silindir konumlarının otomatik kontrolü için isteğe bağlı CNC sistemi
Geniş malzeme uyumluluğu: Karbon çeliği, paslanmaz çelik, alüminyum ve alaşımlı plakalar için uygundur

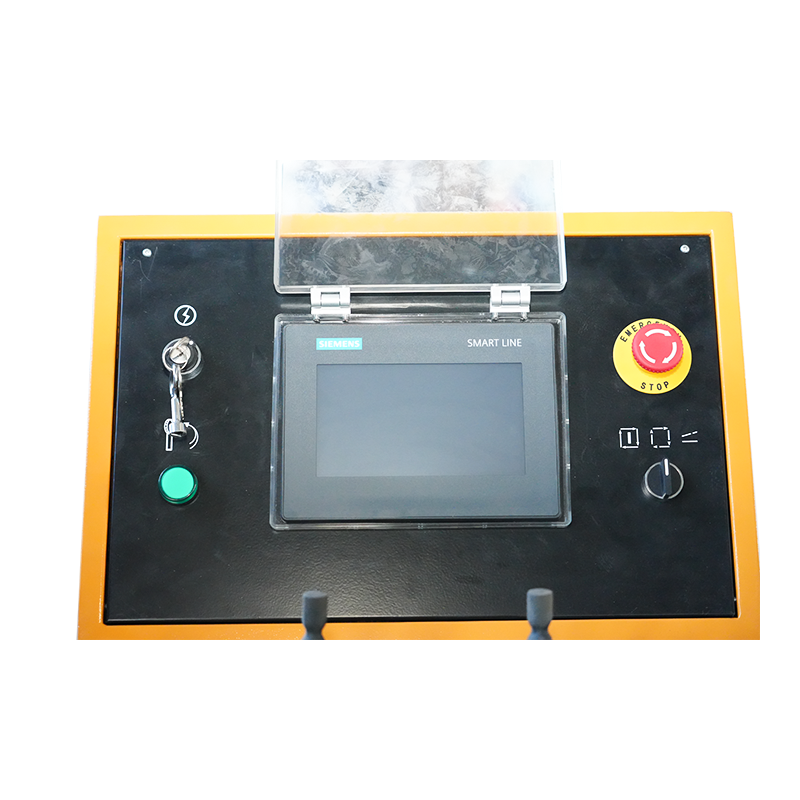

Kolay kullanım: Manuel ve otomatik modlara sahip kullanıcı dostu kontrol paneli

Uygulamalar
Basınçlı kaplar ve kazanlar
Boru imalatı
Rüzgar kulesi ve yapısal çelik imalatları
Otomotiv ve gemi inşa endüstrileri

Sorgu

Ürün Açıklaması

Özellikler

Modeli

Kalınlık
sarmal plakanın
(mm)

Maksimum ön bükme
Kalınlık
(mm)

Genişliği
sarmal plaka
(mm)

Plaka Verimi
Güç
(Mpa)

Çapı
Üst Makara
(mm)

Ana Motor
(KW)

Ağırlık
(KG)

Genel
Boyutlar
LXWXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

Bu katalogda verilen açıklama ve teknik özellikler önceden haber verilmeden değiştirilebilir.

Daha fazla ayrıntı için bize ulaşın

Bize ihtiyacınız olduğunda iletişim kurmaktan çekinmeyin!

SUBMIT

Hakkında
Nantong Pacific CNC Makine Altına Co., Ltd
Nantong Pacific CNC Makine Altına Co., Ltd

Nantong Pacific CNC Makine Altına Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other ürünler, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Profesyonel olarak China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, Şirket artık standart seri ürünler ve standart olmayan ekipman tasarlama, geliştirme ve üretme yeteneğine sahiptir. Ürünler ülke çapında iyi satılmaktadır, Güneydoğu Asya, Avrupa, Amerika Birleşik Devletleri ve Orta Doğu'ya çok sayıda ihracat. Şirket, zengin mesleki bilgi, üretim ve test ekipmanlarına sahip bir grup mühendis ve teknisyenle 20.000 metrekareden fazla bir alanı kapsamaktadır. Yıllar geçtikçe, dövme takımlarının araştırmasına ve yeniliğine bağlı kaldı, ürün satışları ve satış sonrası hizmet hiçbir çaba göstermiyor, Pekin, Tianjin, Shenyang, Shandong, Şangay, Hangzhou, Chengdu, Xi 'an-desar, daha mükemmel bir satışta yer alan Pekin, Guangzhou, Şangay, Hangzhou, Chengdu, Xi-Servis, daha mükemmel bir şekilde kuruldu. Şubeler, yerli ve yabancı müşterilerin ihtiyaçlarını karşılamak için elimizden geleni yapın.


Günümüz dünyasında umut ve fırsatlarla dolu, Pasifik takım tezgahları ve müşterilerimiz ortak kalkınma için el ele gidiyor.

Haberler
Endüstri bilgisinin uzatılması

1. Giriş 4 Silindirli Hadde Bükme Makinası

W12 Serisi 4 Silindirli Haddeleme Makinesi olarak da bilinen 4 Silindirli Haddeleme Makinesi, metal levhalardan silindirik, yay ve konik şekiller oluşturmak için yaygın olarak kullanılan yüksek performanslı bir levha haddeleme ekipmanıdır. Gemi yapımı, basınçlı kaplar, rüzgar kuleleri ve ağır çelik yapı imalatı gibi endüstrilerde esastır.

Geleneksel 3 silindirli makinelerle karşılaştırıldığında, 4 silindirli tasarım verimliliği artırır. 0–P kadar malzeme israfını azaltır Bu da onu hassas plaka şekillendirme için tercih edilen bir çözüm haline getiriyor.

Nantong Pasifik CNC Takım Tezgahı Co, Ltd Haian Ekonomik ve Teknolojik Kalkınma Bölgesi'nde bulunan, çevrenin güzel ve trafiğin uygun olduğu, işletmeler ve müşteriler arasında hızlı iletişim kurulmasını kolaylaştıran ulusal makine endüstrisinin önemli bir kuruluşudur. İşletme tam donanımlı olup, hafif sanayi, havacılık, gemi yapımı, metalurji, enstrümantasyon, elektrikli ev aletleri, paslanmaz çelik ürünler, inşaat ve dekorasyon endüstrilerinde yaygın olarak kullanılan kesme makinesi, bükme makinesi, haddeleme makinesi, hidrolik pres, delme makinesi ve diğer ürünlerin üretiminde uzmanlaşmıştır. Ürünlerimiz hem yurtiçinde hem de yurtdışında iyi satılıyor.

2. Çalışma Prensibi W12 4 Silindirli Makine

(1) Üst Silindir Ana Tahrik Sistemi

Üst silindir, sürekli haddeleme işlemleri için istikrarlı ve güçlü dönüş sağlayan hidrolik motorlarla çalıştırılan ana tahrik bileşeni olarak görev yapar.

(2) Alt Makaranın Dikey Hareketi

Alt silindir hidrolik basınç altında dikey olarak hareket eder ve plakayı güvenli bir şekilde sıkıştırmak için silindirdeki hidrolik yağa kuvvet uygular. Bu, eşit basınç dağılımı sağlar.

(3) Yan Silindir Ayarlama Sistemi

Her iki taraftaki yan silindirler vida, sonsuz vida ve kurşun vida mekanizmalarını kullanarak kılavuz raylar boyunca hareket ederek farklı plaka kalınlıkları için hassas eğrilik kontrolü sağlar.

Makine izin verir Her iki plaka ucunun aynı ekipman üzerinde önceden bükülmesi ve yuvarlanması , üretkenliği önemli ölçüde artırır ve malzeme taşıma süresini azaltır.

3. 4 Silindirli Haddeleme Makinesinin Temel Avantajları

  1. Yüksek Verimlilik: Tek seferlik sıkıştırma, haddeleme ve ön bükmeyi tamamlar.
  2. Hassas Şekillendirme: Silindirik yapılar için doğruluk ±0,5 mm'ye ulaşır.
  3. Azaltılmış İşçilik: Otomatik hidrolik kontrol, manuel müdahaleyi azaltır.
  4. Geniş Uygulama: 2mm'den 80mm kalınlığa kadar olan plakalar için uygundur.
  5. Kararlı Performans: Hidrolik senkronizasyon tutarlı yuvarlanma kalitesi sağlar.

4. Teknik Parametrelere Genel Bakış

Öğe Şartname Performans Avantajı
Plaka Kalınlığı 2–80 mm Geniş uygulama aralığı
Yuvarlanma Doğruluğu ±0,5 mm Yüksek hassasiyetli şekillendirme
Verimlilik Artışı 0–P Daha hızlı üretim döngüsü
W12 serisi 4 silindirli levha haddeleme makinesinin teknik özellikleri

5. Endüstriyel Uygulamalar

4 silindirli haddeleme bükme makinesi yaygın olarak kullanılmaktadır:

  • Basınçlı kap imalatı
  • Rüzgar kulesi üretimi
  • Gemi inşa endüstrisi
  • Çelik yapı imalatı

6. SSS

S1: 4 silindirli yapının ana avantajı nedir?

Tek bir makinede ön bükme ve haddeleme yapılmasına olanak tanıyarak verimliliği artırır ve malzeme israfını azaltır.

S2: Hangi kalınlık aralığını kaldırabilir?

Model kapasitesine bağlı olarak 2mm'den 80mm'ye kadar çelik levhaları işleyebilir.

S3: CNC kontrolü mevcut mu?

Evet, CNC sistemleri isteğe bağlıdır ve hassasiyeti ve otomasyon düzeyini önemli ölçüde artırır.
