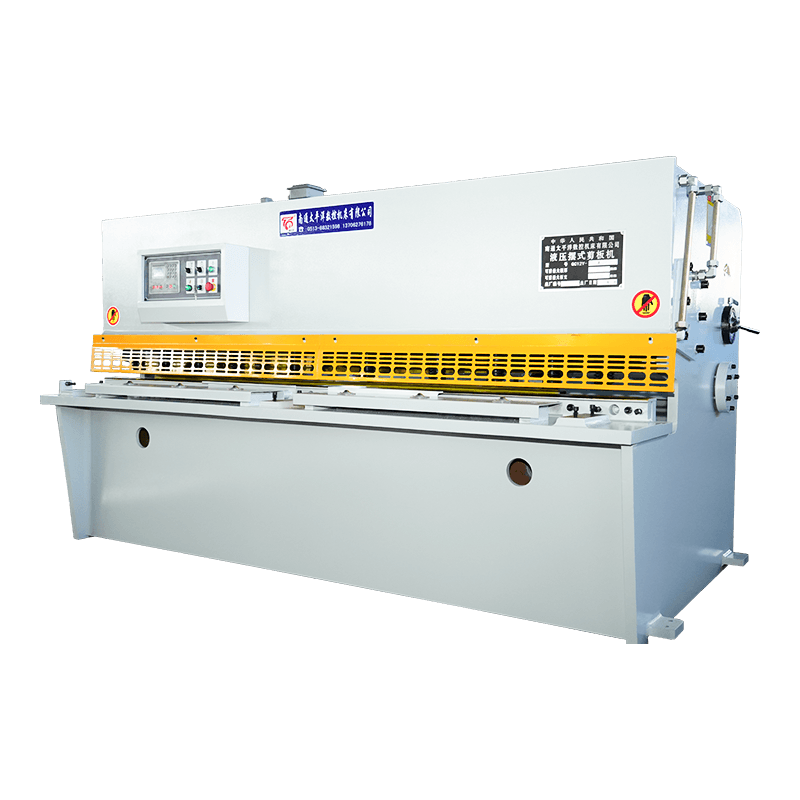

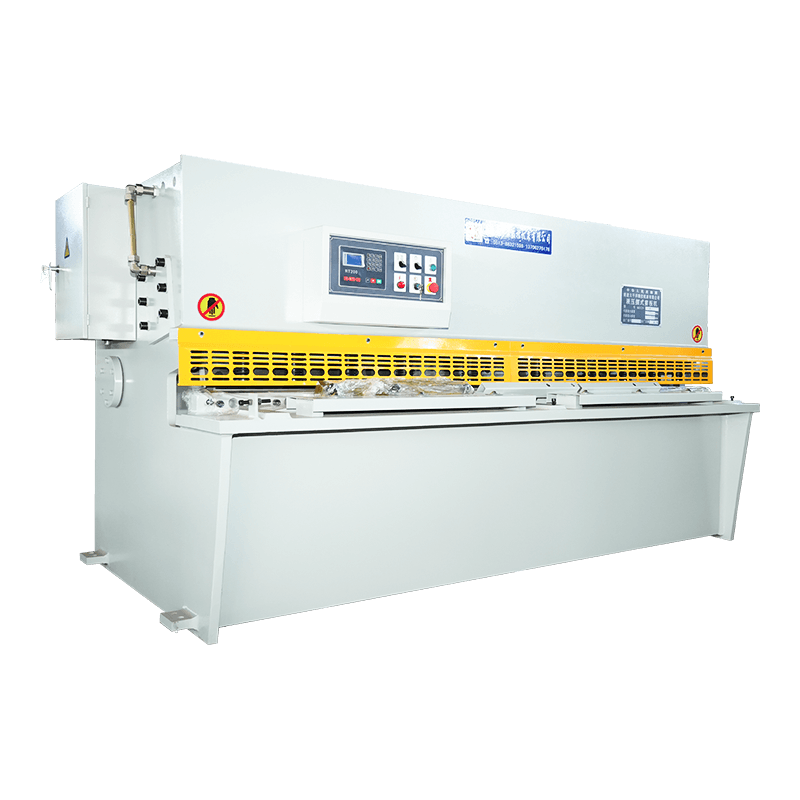

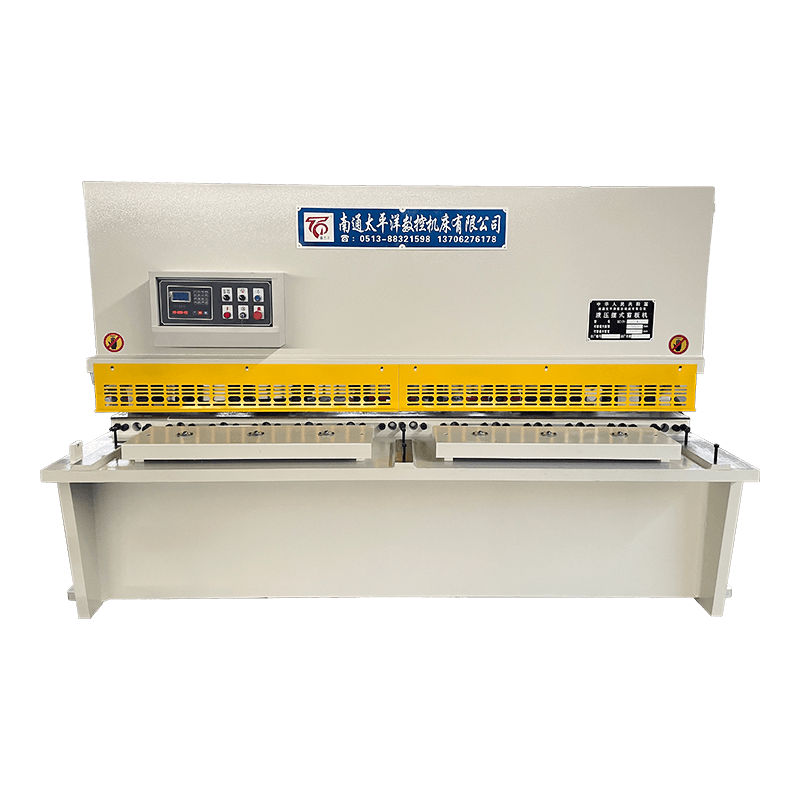

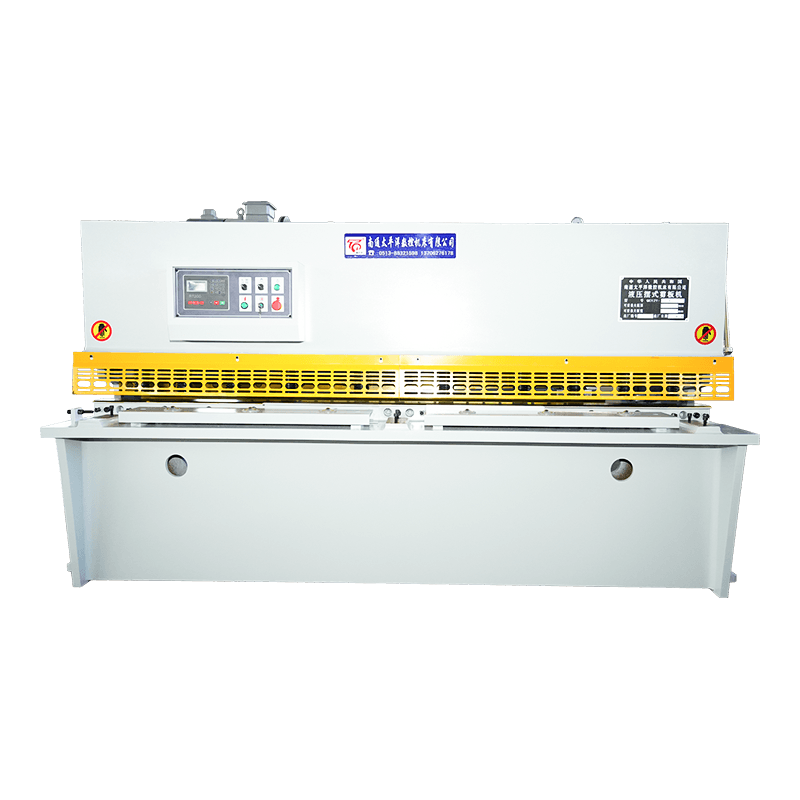

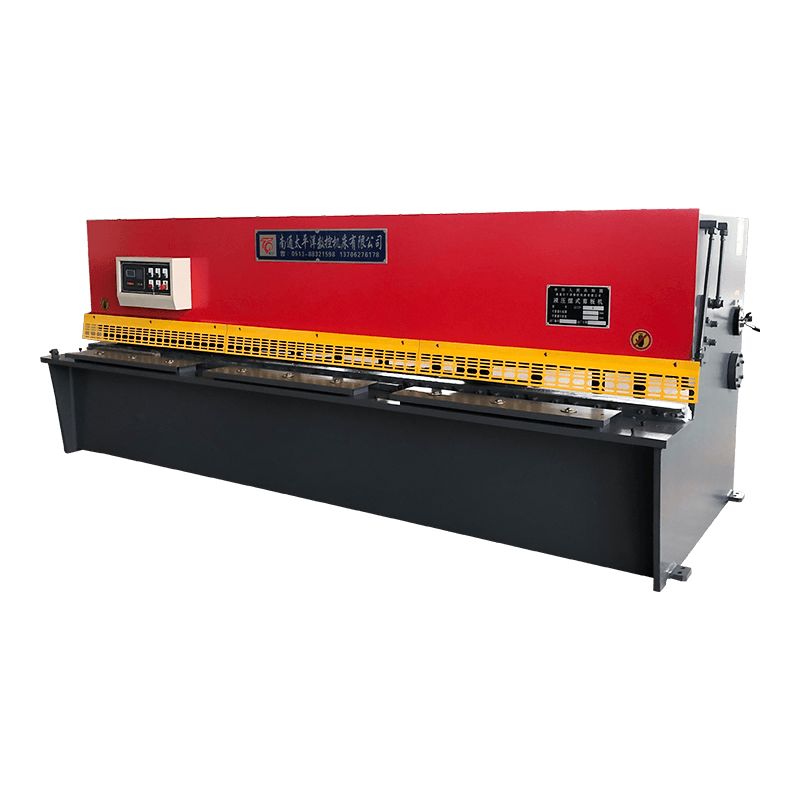

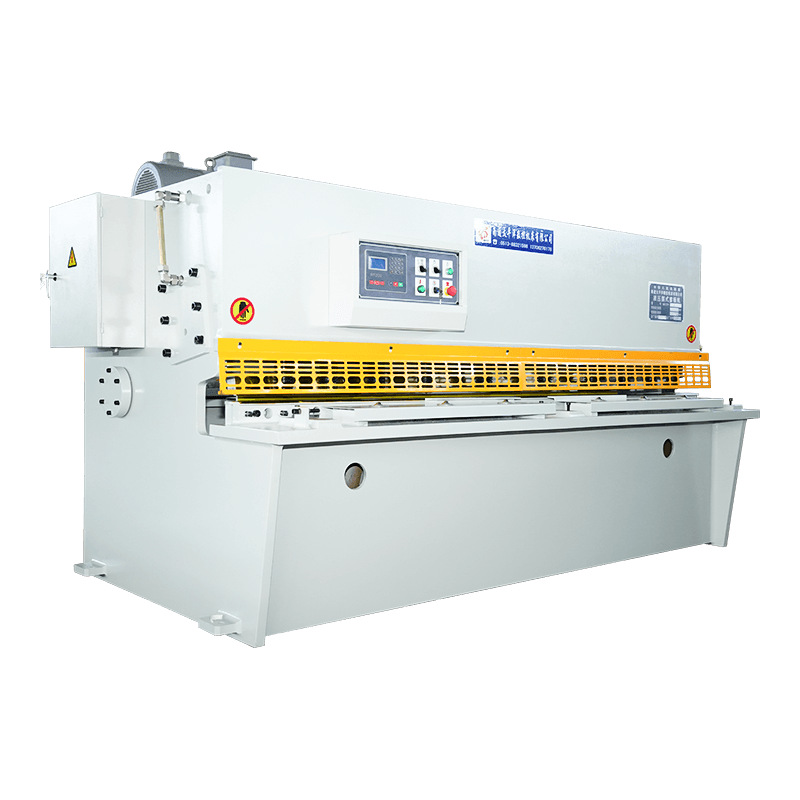

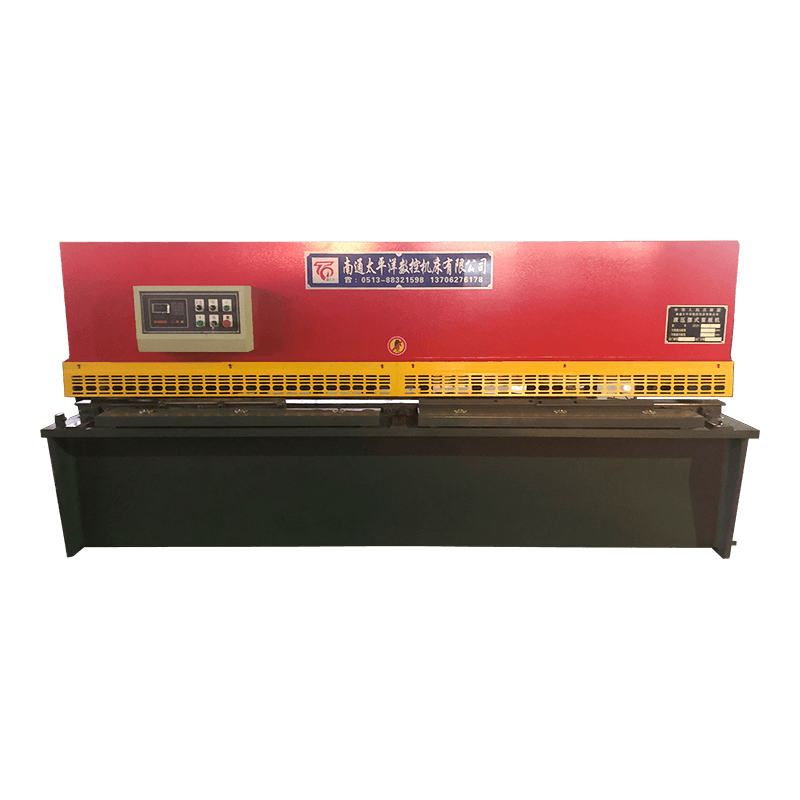

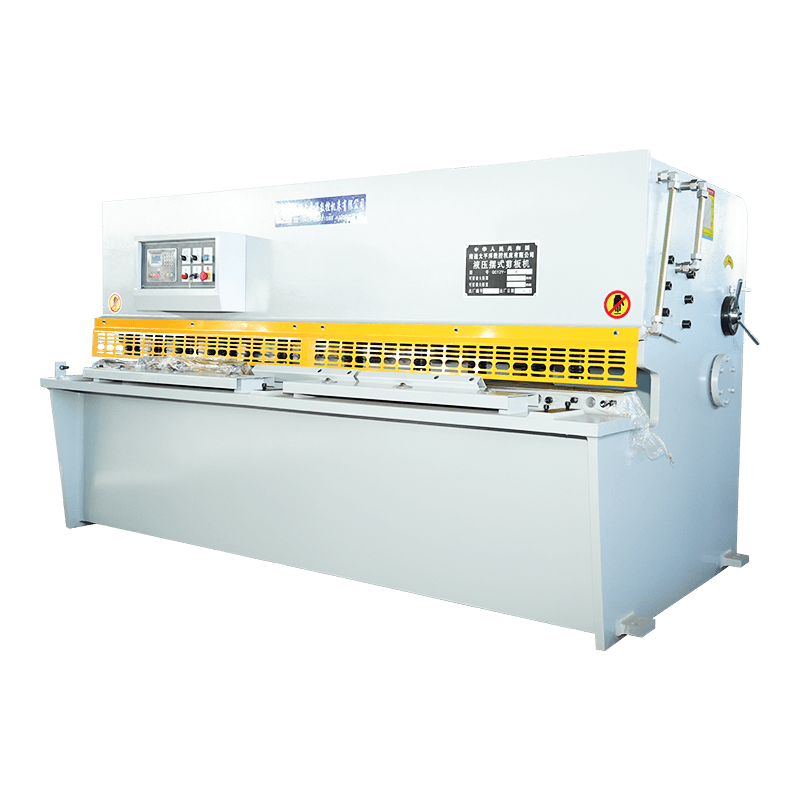

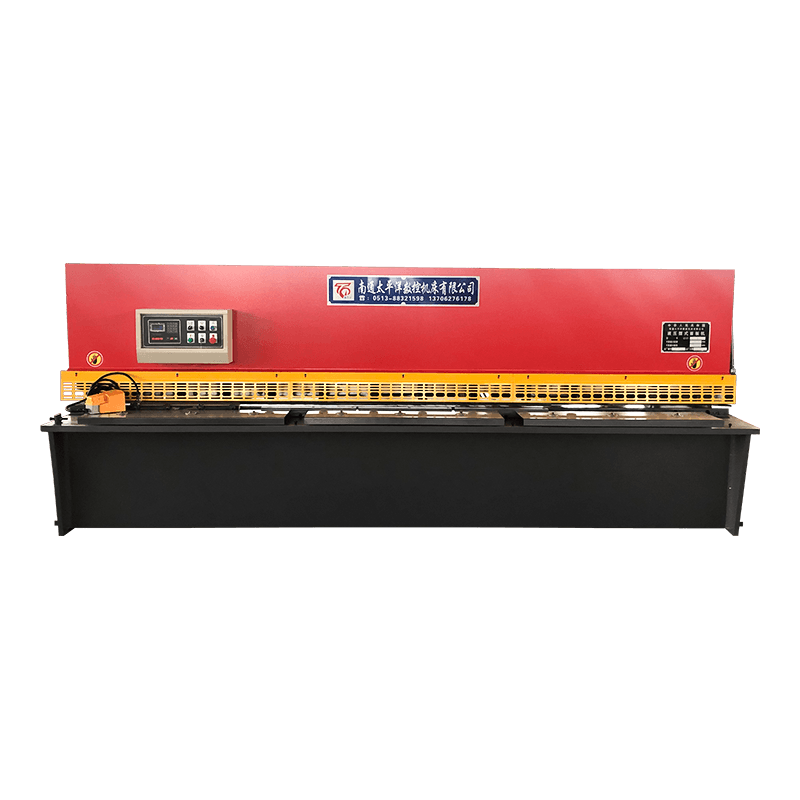

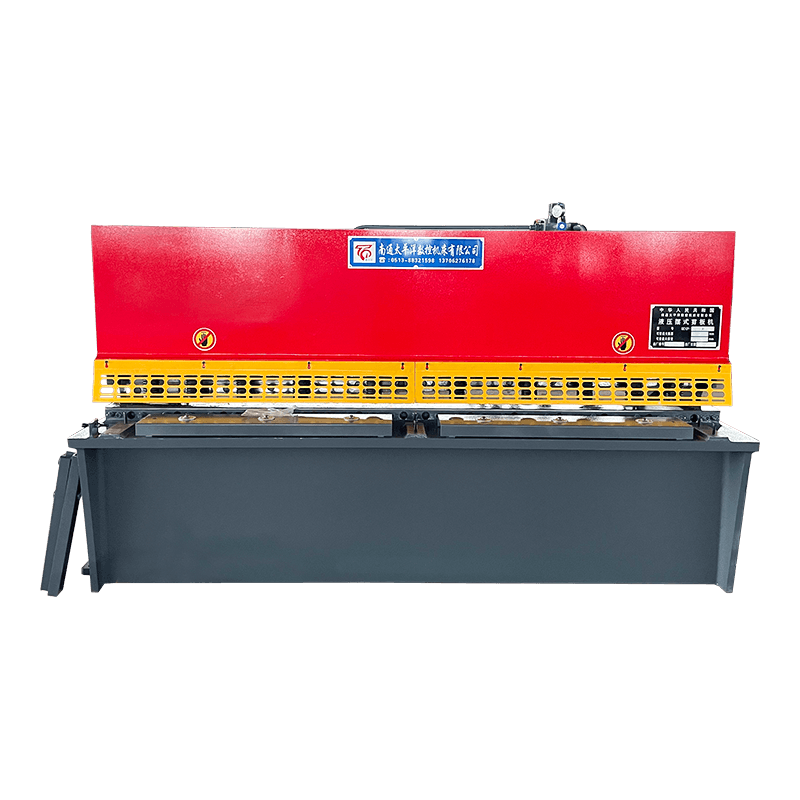

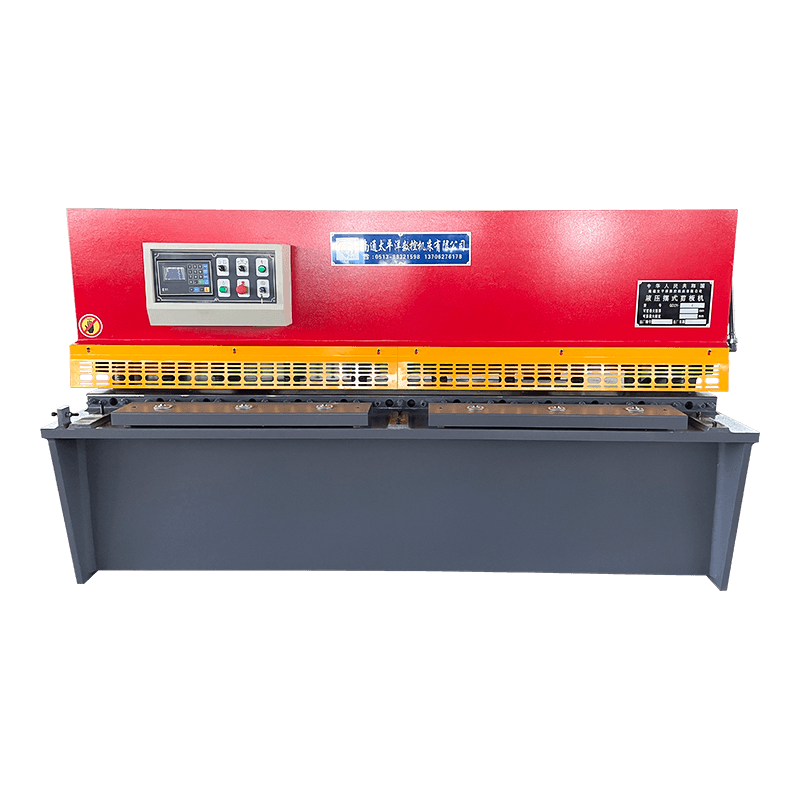

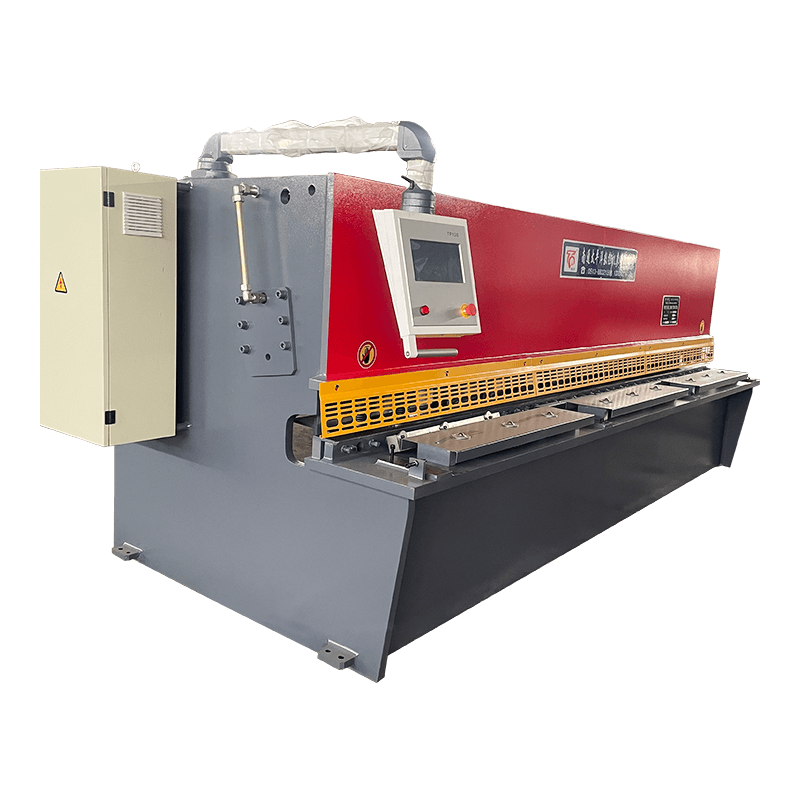

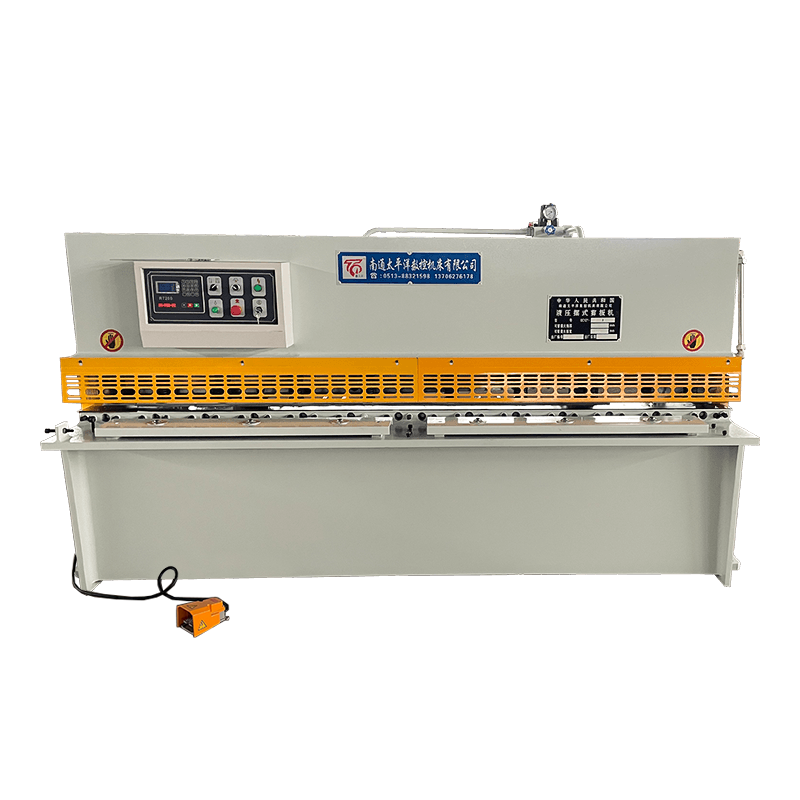

QC12Y/K Serisi CNC Standart/Hidrolik Döner Kiriş Kesme Makinesi

QC12Y/K serisi hidrolik döner kesme kesme makinesi, sac işleme, metal imalatı ve imalat endüstrilerinde yaygın olarak kullanılan yüksek hassasiyetli bir metal kesme çözümüdür. Çelik levhaları yüksek doğruluk ve verimlilikle kırmak için tasarlanan bu hidrolik makas, güvenilir performans, kullanıcı dostu CNC kontrolüyle birleştirir.

Temel Özellikler
Yüksek hassasiyetli Arka Durdurma Sistemi: Bir invertör arka durma motorunu kontrol ederek günlük hayattan 0,05 mm'lik kapsamlı kontrol sağlar ve seri üretim için kesme uzunlukları sağlar.

Yüksek kaliteli Kesme Bıçağı: 6CrW2Si alaşımlı çelikten yapılmış bıçaklar, mükemmel dayanıklılık, sağlamlık ve aşınma direnci sunarak çeşitli metal levhalarda uzun hizmet ömrü ve temiz kesme sonuçları sağlar.

CNC Kontrol Sistemi: E21S denetleyiciyle donatılan makine, arka durdurma strokunu ve kesme bıçağı strokunu yönetir ve farklı kesme görevlerinin hızlı kurulumu için 40'a kadar program ayarını saklayabilir.

Hidrolik Güvenlik ve Geri Dönüş: Taşma valfi, hidrolik sistem için aşırı yük koruması sağlarken bıçak dayanımını hızlı, düzgün ve güvenilir geri dönüş hareketleri için nitrojen tarafından geri sürülür.

Gelişmiş Güvenlik Koruması: Ayak pedalı, çalışma sırasında kazara üreticilere karşı güvenilir koruma sağlayan acil durdurma işleviyle entegre edilmiştir.

Ayarlanabilir Bıçak Boşluğu: Bıçak aralığının manuel olarak ayarlanması, operatörlerin açıklığı farklı malzeme özelliklerine göre ince ayar yapılmasına olanak tanır ve tanıyarak optimum kesme belgesini garanti eder.

Doğru Besleme Konumlandırması: Ön destek tablosu, operatörlerin hem manuel hem de yarı otomatik işlemlerde besleme süresini doğru bir şekilde bulma olanakları kapsamlı bir şekilde organize edilmiştir.

Uygulamalar
Bu döner kirişli kesme makinesi, aşağıdaki endüstrilerde karbon çeliği, paslanmaz çelik, alüminyum ve diğer metal plakaların kesilmesi için idealdir:

  • Sac metal işleme
  • Metal imalat atölyeleri
  • Otomotiv ve beyaz eşya imalatı
  • İnşaat ve esnek çelik üretimi

Sorgu

Ürün Açıklaması

ESTUN firmasının E21-S kesme makinası özel CNC cihazını kullanarak

Bu ürün aşağıdaki özelliklere sahiptir:

Arka dayama kontrolü altında.
Akıllı yaşam fonksiyonu.
Tek yönlü ve iki yönlü üye fonksiyonları, vidalı üyeleri etkili bir şekilde ortadan kaldırır.
Geri çekilme işlevi.
Otomatik referans noktası arama fonksiyonu.
Tek tuşla parametre yedekleme ve geri yükleme işlevi.
Hızlı konum ayarlama işlevi.
40 çok adımlı program depolama alanı, her programda 25 adım vardır.
Elektrik kesintisi koruma fonksiyonu.

QC12Y/K-Teknik parametresi

Modeli

Kesme
Kalınlık
(mm)

Kesme
Genişlik
(mm)

Vuruşlar
(kat/mm)

Arka dayama
Aralık
(mm)

Eğim açısı
(°)

Ana Motor
(KW)

Ağırlık
(KG)

Genel
Boyutlar
LXWXH
(mm)

QC12Y-4X2500

4

2500

18

20-600

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1°30′

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

18.5

15500

4750X2450X2050

Bu katalogda verilen açıklama ve spesifikasyonlar önceden haber verilmeden değiştirilebilir.

Daha fazla ayrıntı için bize ulaşın

Bize ihtiyacınız olduğunda iletişim kurmaktan çekinmeyin!

SUBMIT

Hakkında
Nantong Pacific CNC Makine Altına Co., Ltd
Nantong Pacific CNC Makine Altına Co., Ltd

Nantong Pacific CNC Makine Altına Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other ürünler, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Profesyonel olarak China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, Şirket artık standart seri ürünler ve standart olmayan ekipman tasarlama, geliştirme ve üretme yeteneğine sahiptir. Ürünler ülke çapında iyi satılmaktadır, Güneydoğu Asya, Avrupa, Amerika Birleşik Devletleri ve Orta Doğu'ya çok sayıda ihracat. Şirket, zengin mesleki bilgi, üretim ve test ekipmanlarına sahip bir grup mühendis ve teknisyenle 20.000 metrekareden fazla bir alanı kapsamaktadır. Yıllar geçtikçe, dövme takımlarının araştırmasına ve yeniliğine bağlı kaldı, ürün satışları ve satış sonrası hizmet hiçbir çaba göstermiyor, Pekin, Tianjin, Shenyang, Shandong, Şangay, Hangzhou, Chengdu, Xi 'an-desar, daha mükemmel bir satışta yer alan Pekin, Guangzhou, Şangay, Hangzhou, Chengdu, Xi-Servis, daha mükemmel bir şekilde kuruldu. Şubeler, yerli ve yabancı müşterilerin ihtiyaçlarını karşılamak için elimizden geleni yapın.


Günümüz dünyasında umut ve fırsatlarla dolu, Pasifik takım tezgahları ve müşterilerimiz ortak kalkınma için el ele gidiyor.

Haberler
Endüstri bilgisinin uzatılması

1. Giriş QC12Y/K Serisi CNC Döner Kiriş Kesme Makinesi

QC12Y/K Serisi CNC Standardı Hidrolik Döner Kiriş Kesme Makinesi Sac imalat endüstrilerinde yaygın olarak kullanılan yüksek performanslı bir metal kesme ekipmanlarıdır. Karbon çeliği, paslanmaz çelik ve alüminyum levhaları yüksek sıcaklık ve verimlilikle kırmak için tasarlanmıştır.

Geleneksel mekanik makaslarla karşılaştırıldığında, bu CNC hidrolik döner kirişli makine kesme aralığı artar. 0–P ve kesme doğruluğu sağlar ±0,1 mm Bu da onu modern imalat endüstrileri için güvenilir bir seçim haline getiriyor.

Nantong Pasifik CNC Takım Tezgahı Co, Ltd Haian Ekonomik ve Teknolojik Kalkınma Bölgesi'nde bulunan, çevrenin güzel ve aktarımın uygun olduğu, ülkeler ve ülkeler arasında hızlı iletişim kurmayı kolaylaştıran ulusal makine endüstrisinin önemli bir kuruluşudur. İşletme tam uyumlu olup, hafif sanayi, makaslama, gemi yapımı, metalurji, enstrümantasyon, elektrikli ev aletleri, paslanmaz çelik ürünler, inşaat ve dekorasyon endüstrilerinde yaygın olarak kullanılan kesme makinesi, bükme makinesi, haddeleme makinesi, hidrolik pres, delme ve diğer kırılmalardan kaynaklanmaktadır. Ürünlerimiz hem kalitesinde hem de deşildiğinde iyi satılıyor.

2. QC12Y/K Serisi Kesme Makinesinin Temel Özellikleri

  • İnvertör Kontrol Sistemi: Arka durdurma motorunu 0,05mm hassasiyetle kontrol eder.
  • Kaliteli Bıçak Malzemesi: Uzun ömürlü kesme performansı için 6CrW2Si çelik kullanır.
  • E21S CNC Sistemi: Arka durdurmayı ve kesmeyi kesmeyi kontrol eder, 40'a kadar program saklar.
  • Aşırı Yük Koruması: Taşma valfi yüksek basınç altında sistem değerleri sağlar.
  • Azot Geri Dönüş Sistemi: Bıçak tutucusu sorunsuz ve güvenli bir şekilde geri döner.
  • Acil Durdurma Fonksiyonu: Ayak pedalı sürücülerinin tasarrufunu sağlar.
  • Manuel Bıçak Boşluğu Ayarı: Farklı ücretler için kesme fiyatları.
  • Cetvelli Ön Destek: Hassas besleme uzunluğu sağlar.

3. Hidrolik Salıncak Kiriş Kesme Makinesinin Çalışma Prensibi

(1) Salıncak Kiriş Kesme Mekanizması

Üst bıçak, sallanan bir yay hareketiyle hareket ederek düzgün ve sürekli kesim sağlar. Bu tasarım enerji tüketimini azaltır. Giyotin sistemleriyle karşılaştırıldığında.

(2) Hidrolik Tahrik Sistemi

Hidrolik sistem, tüm bıçak uzunluğu boyunca kesme mukavemetini sağlamak için sabit basınç sağlar ve 100 mm'ye kadar dayanmaları sağlanır. 16mm çelik levhalar .

(3) CNC Kontrol Entegrasyonu

E21S kontrol sistemi, arka dayama becerilerini ve kesme strokunu otomatikleştirerek üretkenliği önemli ölçüde artırır ve operatör hatalarını azaltır.

4. Teknik Parametrelere Genel Bakış

Öğe Şartname Fayda
Kesim Kalınlığı 1–16 mm Geniş malzeme uyumluluğu
Arka Dayama Doğruluğu 0,05 mm Yüksek bağlılıklı yaşayanlar
Kontrol Sistemi E21S CNC Programlanabilir çalışma
QC12Y/hidrolik döner kesme makinesinin teknik özellikleri

5. Endüstriyel Uygulamalar

QC12Y/K serisi yaygın olarak aşağıdaki alanlarda kullanılır:

  • Metal imalat atölyeleri
  • Gemi inşaat endüstrisi
  • Otomotiv üretimi
  • İnşaat çeliği işleme

6.SSS

S1: QC12Y/K makinesi hangi malzemeleri kesebilir?

Karbon çeliği, paslanmaz çelik ve alüminyum plakaları verimli bir şekilde kesebilir.

S2: Kullanılan kontrol sistemi nedir?

40'a kadar programlanabilir ayarı destekleyen E21S CNC sistemini kullanır.

S3: Salınım projesi tasarımının ana avantajı nedir?

Daha düzgün kesme işlemi sağlar ve enerji tüketimini 'ye kadar azaltır.
